Начертить план собственного дома за один вечер — реально. Не рабочий проект со штампами и подписью ГИПа, а планировочное решение: контур коробки, несущие стены, перегородки, окна, двери, площади комнат и размеры, по которым уже можно спорить с женой, считать бюджет и разговаривать с проектировщиком предметно. Ниже — восемь шагов в том порядке, в котором это делается, и цифры, без которых план останется красивой картинкой.
Сразу предупреждение: половина ошибок новичка — не в том, что криво нарисовано, а в том, что нарисован дом, который нельзя построить. Пролёт перекрытия в 7 метров без единой опоры, несущая стена толщиной 100 мм, дверной проём под полотно 800 мм шириной ровно 800 мм. Про это будет отдельно, потому что именно здесь бесплатные планировщики вас не остановят: они нарисуют что угодно.
Ещё одна вещь, которая экономит нервы. План — это абстракция, и по нему невозможно понять, как дом будет ощущаться. Поэтому параллельно с чертежом полезно смотреть на пространство глазами: загрузить эскиз или фото в RoomGPT и за минуту получить фотореалистичную картинку комнаты в выбранном стиле. Обсуждение из «мне кажется, будет тесно» превращается в «вот так это выглядит, давай подвинем стену на 40 см».
Что вы на самом деле чертите: три уровня плана
Слово «план дома» покрывает три разных документа, и путаница между ними стоит дороже всего.
Эскиз. Прямоугольник, внутри которого расчерчены комнаты. Без толщин стен, часто без масштаба. Годится, чтобы объяснить идею домашним. Строителю бесполезен.
Планировочное решение. План в масштабе, с реальными толщинами стен, проёмами, площадями и размерными цепочками. Это то, что вы сделаете за вечер и что реально используется: по нему считают материалы, прикидывают смету, обсуждают с конструктором. Именно к этому уровню ведёт вся статья.
Рабочая документация. Комплект АР и КР: планы, разрезы, узлы, ведомости проёмов, армирование, спецификации. Правила оформления задаёт ГОСТ 21.501-2018 из системы СПДС. Это делает проектировщик, и сами вы туда не полезете — но знать, что ваш планировочный чертёж не заменяет рабочку, обязательно. Особенно если дом на ипотеку или с газом.
Дальше по шагам.
Шаг 1. Габарит коробки: начните с прямоугольника, а не с комнат

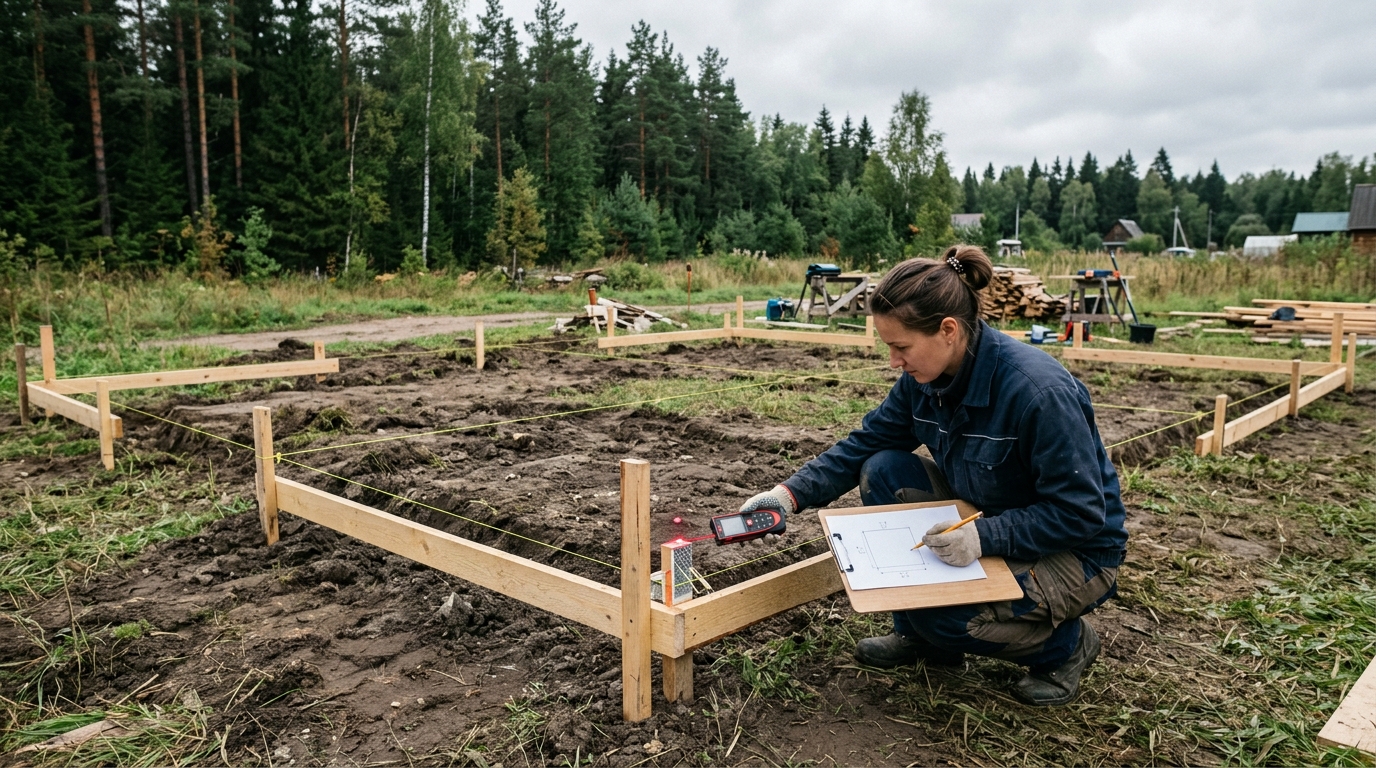

Габарит коробки задаётся первым: сначала внешний прямоугольник и несущие оси, только потом комнаты
Новичок почти всегда начинает с комнат: рисует спальню, потом кухню, потом пытается их состыковать. Дом при этом получается любой формы, а стоимость коробки взлетает.
Правильный порядок обратный. Сначала внешний контур — простой прямоугольник. Потом линии несущих стен внутри него. И только потом перегородки, которые делят получившиеся отсеки на комнаты.
Откуда взять габарит. Если дом ещё не построен, отталкивайтесь от площади: разделите желаемую площадь этажа на удобную ширину. Ширина 8–10 м — рабочий диапазон для дома с одним внутренним несущим рядом. Дальше подгоняйте длину под кратность материала: газобетонный блок 600 мм, кирпичная кладка кратна 250 + 10 мм шва. Дом 9,6 × 10,2 м обойдётся дешевле, чем 9,7 × 10,3 м, потому что резать блоки придётся меньше.
Если план чертится по существующему дому, всё проще и одновременно сложнее: нужны замеры. Лазерная рулетка, замер каждой стены изнутри по двум точкам (у пола и на уровне груди), плюс общий габарит снаружи. Расхождение внутренних размеров и наружного габарита минус толщины стен — ваша погрешность. Больше 5 см на 10 м — перемеряйте, где-то ошибка.
Один принцип, который экономит деньги: несущие стены должны стоять друг над другом на всех этажах и опираться на фундамент. Если на первом этаже вы разнесли несущий ряд в одну сторону, а на втором — в другую, вы только что придумали себе монолитный ригель через весь дом.
Шаг 2. Масштаб и толщина стен — цифры, которые превращают картинку в план

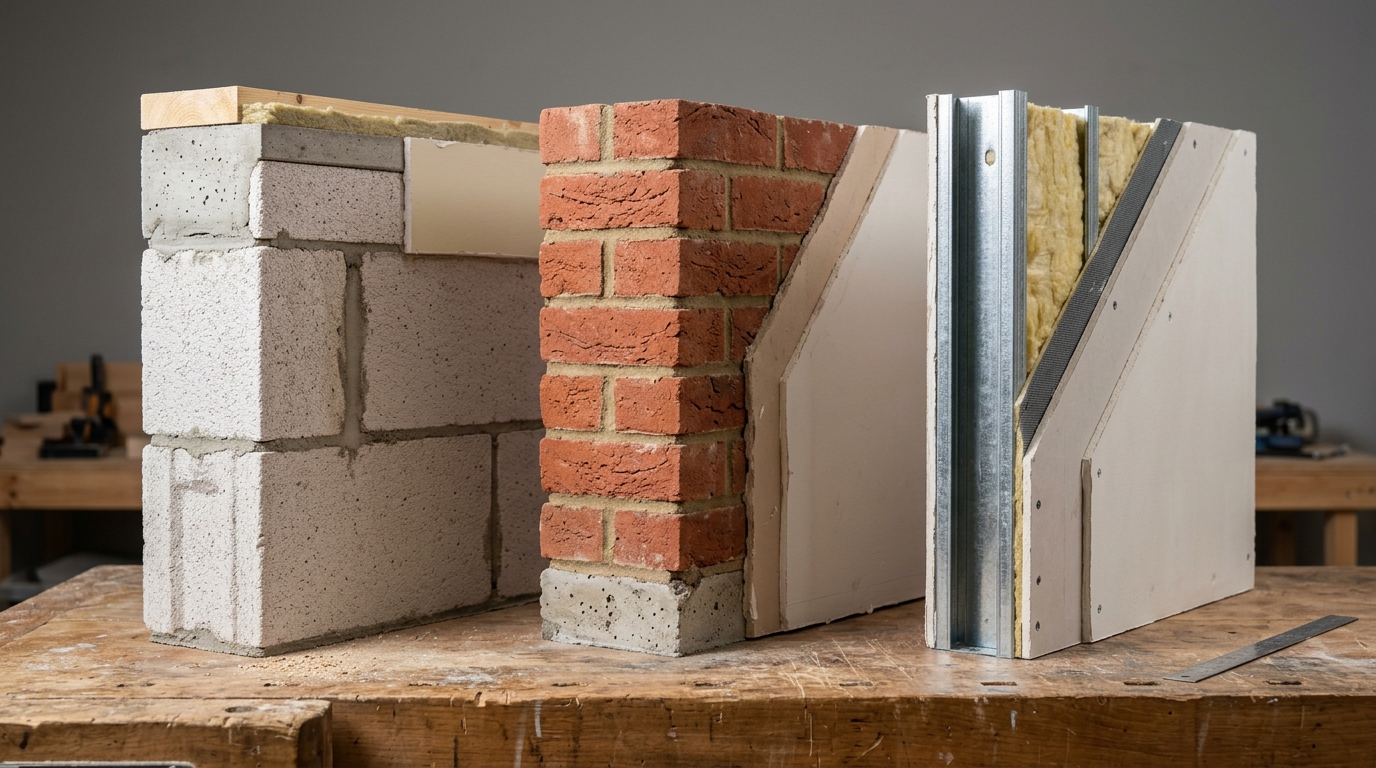

Три конструкции в одном кадре: газобетонная несущая, кирпичная несущая и лёгкая перегородка на металлическом профиле. На плане они рисуются разной толщиной
Планы этажей чертят в масштабе 1:50, 1:100 или 1:200 — эти масштабы перечислены в ГОСТ 21.501-2018 наряду с 1:400 и 1:500. Для частного дома почти всегда берут 1:100: лист А3 закрывает дом до 250 м² и все размеры читаются. 1:50 нужен для фрагментов вроде санузла с раскладкой плитки. Мельче 1:200 планировку дома делать бессмысленно — двери превратятся в точки.
На плане толщина линии несёт смысл. То, что попало в плоскость сечения — стены и перегородки, — обводится толстой сплошной основной линией. То, что видно за плоскостью сечения (ступени ниже уровня реза, подоконники, оборудование) — тонкой. Если у вас всё нарисовано одной линией, читатель чертежа не отличит несущую стену от контура шкафа.
Теперь главное — толщины. Их нельзя брать «на глаз», потому что суммарно стены съедают 10–15% площади этажа.
Кирпич
Одинарный кирпич по ГОСТ 530-2012 имеет размер 250 × 120 × 65 мм. Толщины кладки получаются арифметикой с растворным швом 10 мм:
- 120 мм — в полкирпича, перегородка;
- 250 мм — в кирпич, внутренняя несущая стена;
- 380 мм — в полтора кирпича (250 + 10 + 120), наружная несущая;
- 510 мм — в два кирпича (250 + 10 + 250), наружная несущая для холодных регионов.
640 мм существует в справочниках, но в частном домостроении практически не встречается: дешевле сделать 380 и утеплить снаружи.
Газобетон
Здесь важная поправка, которую редко пишут: фиксированного ряда толщин в ГОСТ 31360-2007 нет. Стандарт задаёт допуски и предельные размеры блока, а ряды 100 / 150 / 200 / 250 / 300 / 375 / 400 мм — это продуктовые линейки конкретных заводов. Проверяйте, что реально возит ваш поставщик, прежде чем закладывать 375 в чертёж.
Рабочая практика: наружные несущие 300–400 мм, внутренние несущие 250–300 мм, перегородки 100–150 мм.
Каркас и лёгкие перегородки
Каркасная стена: стойка 150 мм плюс обшивка, вентзазор и отделка снаружи и внутри — полный пирог выходит около 230–250 мм. На планировочном чертеже допустимо упростить до 200 мм, но если считаете площади для сравнения с кирпичным вариантом, берите полный размер.
Перегородка из гипсокартона считается точно. Однослойная обшивка с двух сторон, лист 12,5 мм: профиль ПС50 даёт стену 75 мм, ПС75 — 100 мм, ПС100 — 125 мм. Двухслойная обшивка добавляет ещё 25 мм: 100, 125 и 150 мм соответственно. Двухслойная нужна там, где вешают тяжёлое или важна звукоизоляция, — то есть в спальнях и санузлах почти всегда.
Практический вывод для чертежа: несущие 380–510 мм в кирпиче или 300–400 в газобетоне, перегородки 100–150 мм. Если у вас на плане внутренняя стена 100 мм подписана как несущая — это ошибка, которую надо править до того, как считать площади.
Шаг 3. Пролёты перекрытий: что нельзя нарисовать

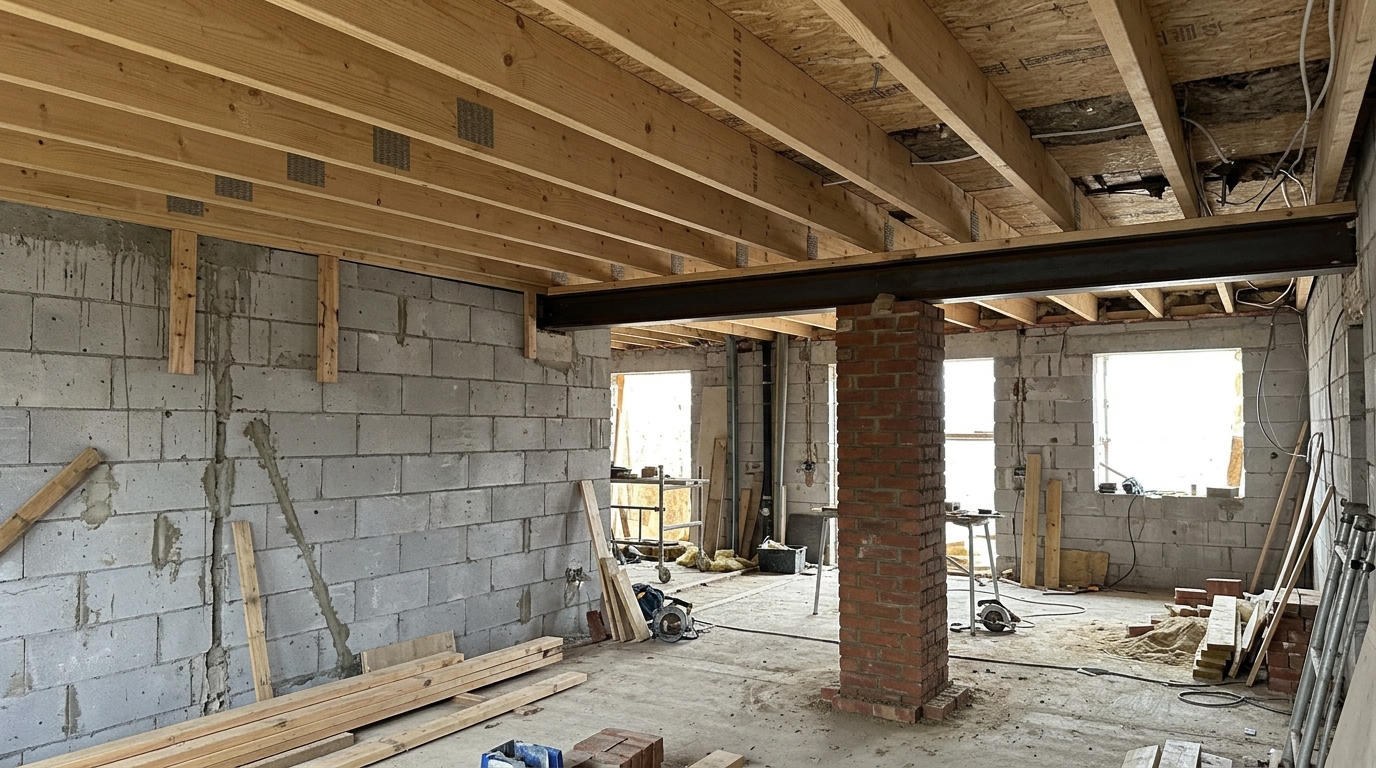

Когда пролёт больше предельного, посреди комнаты появляется балка на опоре. Лучше знать об этом на плане, чем на стройке
Это тот раздел, из-за которого стоит читать статью до конца. Планировщик нарисует вам гостиную 8 × 9 метров без единой опоры, и на экране она будет выглядеть прекрасно. В реальности перекрыть такой пролёт нечем без серьёзных денег.
Ориентиры по материалам перекрытия:
- Деревянные балки цельного сечения. Предел — около 6 метров, комфортная зона 2,5–4,5 м. Чем ближе к пределу, тем толще и чаще балки и тем ощутимее зыбкость пола.
- Двутавровые деревянные балки и ЛВЛ-брус. Каталоги производителей дают длины до 11–14 м, рабочие пролёты 9–12 м. Дороже, но снимают вопрос опор.
- Сборные пустотные плиты ПК. ГОСТ 9561-2016 задаёт ряд длин от 2,4 до 6,6 м с шагом 300 мм, плюс 7,2 и 7,5 м. Длина 9,0 м есть только у типа 1ПК шириной не более 1500 мм. Высота плиты 220 мм — её нужно закладывать в высоту этажа.
- Безопалубочные плиты ПБ. ГОСТ длину не нормирует, отдавая её оборудованию завода, — заводы режут до 11,38 м. Но такие плиты надо ещё довезти до участка.
- Монолитная плита. До 6 м комфортно, 6–8 м уже требует расчёта и увеличенной толщины.
Практическое правило для черчения: если на плане получается комната шире 4,5 м без несущей стены под будущей балкой, ставьте себе пометку. Дальше два пути — либо разбить пролёт несущей стеной или колонной, либо сознательно закладывать более дорогое перекрытие.
Ещё один момент, который проектировщики знают, а самоучки нет. Пролёт деревянного перекрытия ограничивает не только прогиб, но и расчёт на зыбкость: СП 64.13330.2017 требует его для междуэтажных перекрытий отдельно. На практике именно зыбкость чаще всего и режет пролёт — балка «проходит» по прочности, а пол при ходьбе играет. И заодно распространённый миф: прогиб «не более 1/250» — не универсальная норма. По СП 20.13330.2016 при пролёте 6 м норма — 1/200.
Опирание: сколько стены съедает край плиты
На плане это выглядит как мелочь, а в размерах — нет.
Для газобетона норматив есть: СТО НААГ 3.1-2013 требует опирание не менее 100 мм — и это относится к железобетонным, деревянным и металлическим балкам и плитам одинаково. Обвязочный пояс шириной от 100 мм там же рекомендуется, но не назван обязательным.
Для кирпича фиксированной цифры в нормах нет: ГОСТ 9561-2016 прямо отдаёт минимальные размеры заделки рабочим чертежам. На практике закладывают 90–120 мм. Для деревянной балки числа в нормах тоже нет — опирание считают на смятие поперёк волокон; практика 100–150 мм.
Что это значит для вашего чертежа: если плита опирается на две стены по 120 мм, «чистый» пролёт комнаты меньше расстояния между осями стен примерно на 240 мм плюс отделка. На комнате 3,5 м это заметно.
Шаг 4. Двери и окна: где ставить и какой ширины

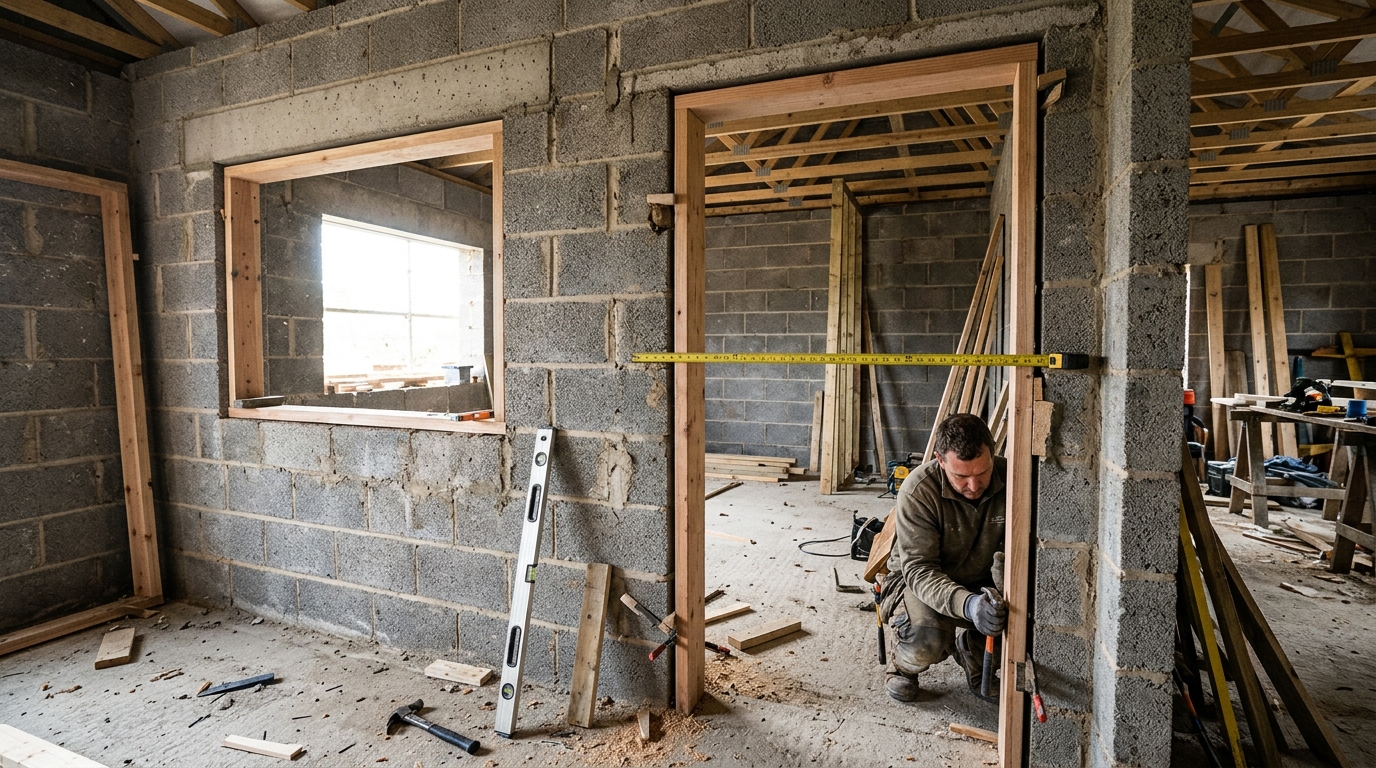

Проём в стене всегда шире дверного полотна: в него надо вписать коробку и монтажные зазоры
Здесь новичок теряет сантиметры чаще всего. Распространённое заблуждение: «размеры дверей по ГОСТ». ГОСТ 475-2016 таблицы размеров не содержит — он отсылает к документации изготовителя. Ряд 550 / 600 / 700 / 800 / 900 мм при высоте 1900–2000 мм — это сложившаяся практика производителей, а не норма.
Главное правило: проём в стене шире полотна на 70–90 мм и выше на 40–50 мм. Под полотно 800 мм нужен проём 880–900 мм. Если вы нарисовали проём 800 и заказали полотно 800, дверь не встанет — коробке некуда деваться.
Что куда ставить в доме:
- Входная дверь — 900–1000 мм. Через 800 мм диван и холодильник заносить мучительно.
- Гостиная, кухня, проход в общие зоны — 800–900 мм.
- Спальни и детские — 800 мм.
- Санузел, гардеробная, кладовая — 600–700 мм.
- Котельная — дверь открывается наружу, это требование СП 402.1325800.2018.
Направление открывания на плане показывают дугой. Правило: дверь не должна открываться в проход и не должна биться о другую дверь. Два узла, где это ломается постоянно — прихожая с четырьмя дверями в одном холле и санузел, куда дверь открывается внутрь на тесные 1,5 м².
Окна. На плане важны три вещи: ширина проёма, привязка к оси и наличие перемычки. Для жилой комнаты берите площадь остекления примерно 1/6–1/8 от площади пола — это ходовой ориентир, а не жёсткая норма для ИЖС. Не ставьте окно вплотную к внутреннему углу: между проёмом и углом нужен простенок, иначе перемычке не на что опираться. Полметра — разумный минимум.
Отдельно про котельную, если она у вас на плане есть. При газовом котле с открытой камерой сгорания СП 402.1325800.2018 требует отдельное помещение объёмом не менее 15 м³ при высоте не менее 2,5 м, окно с легкосбрасываемым остеклением из расчёта 0,03 м² на каждый кубометр объёма помещения и трёхкратный воздухообмен. Армированное стекло, триплекс и поликарбонат легкосбрасываемыми не считаются. Котёл мощностью до 35 кВт СП 55.13330.2016 разрешает ставить прямо на кухне — тогда отдельная котельная не нужна. Подробнее про этот узел мы разбирали в материале про котельную в частном доме.
Шаг 5. Проверка мебелью: влезают ли комнаты на самом деле

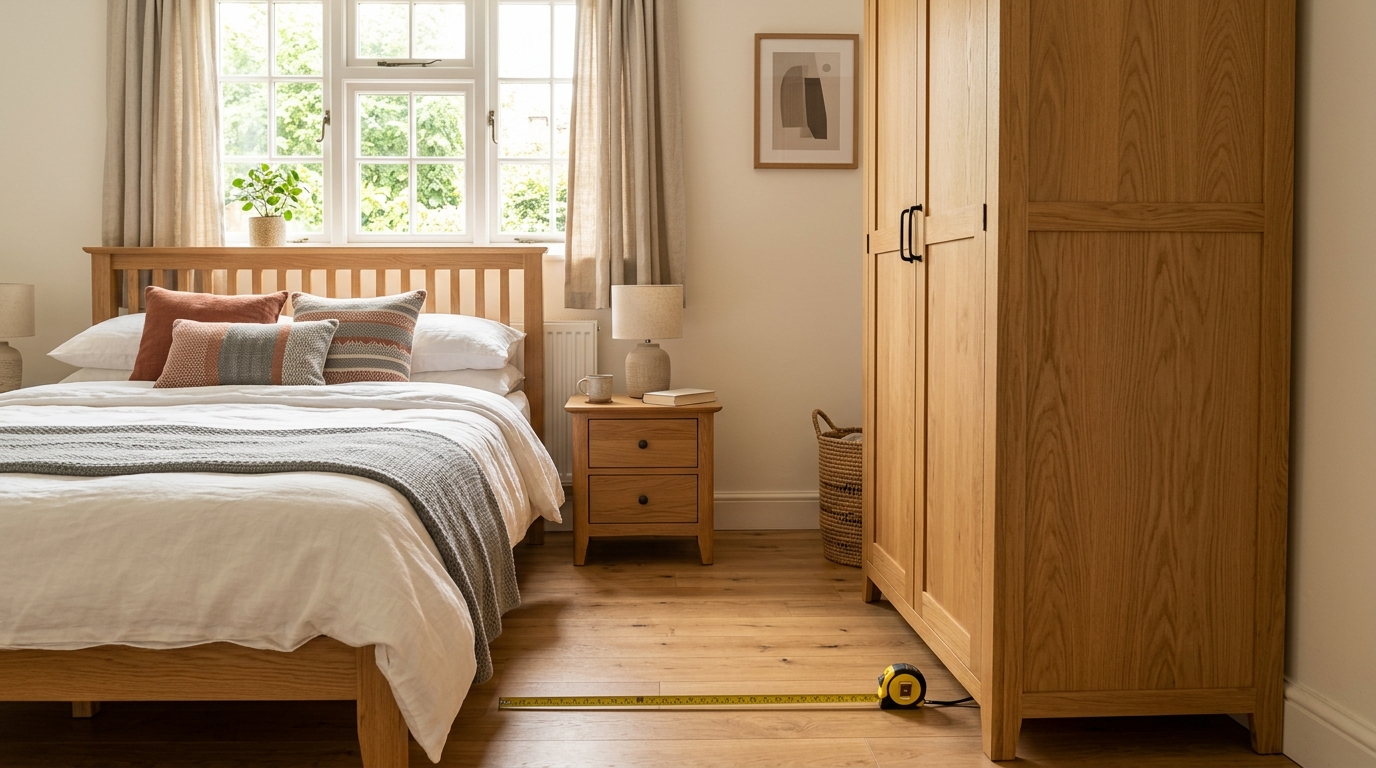

Мебель — самый честный контрольный габарит. Комната «12 м²» может оказаться непроходимой, если шкаф стоит не на той стене
Площадь комнаты ничего не говорит о том, можно ли в ней жить. Говорят габариты мебели и проходы между ними. Поэтому следующий шаг после стен и проёмов — расставить прямоугольники и померить оставшиеся щели.
Контрольные габариты, которые стоит держать в голове:
- Двуспальная кровать 160 × 200 см, плюс тумбы по 40–45 см.
- Сбоку от кровати нужен проход 50–70 см. Меньше 50 — застилать бельё нельзя.
- В изножье — 60–70 см, иначе не обойти.
- Шкаф-купе: глубина 60 см (распашной — 60 см плюс 60 см на открытую створку).
- Кухонная столешница — глубина 60 см, верхние шкафы 30–32 см.
- Проход перед кухонным фронтом — 90 см на одного человека, 120 см, если на кухне регулярно двое.
- Между двумя рядами гарнитура — 120–150 см. При 100 см два человека уже не расходятся.
- Обеденный стол: 60 см ширины на человека плюс 75–90 см на отодвинутый стул сзади.
- Коридор — 90–100 см комфортно, 70 см — абсолютный минимум, при котором ещё можно пронести шкаф боком.
Отдельно про миф про «0,85 м». В СП 55.13330.2016 действительно есть цифры 0,85 м для коридора, 1,7 м для кухни, 1,4 м для передней и 1,5 м для ванной. Но они даны в абзаце про реконструируемые дома — как допущение, а не как норма для нового строительства. Проектировать новый дом с коридором 85 см, ссылаясь на СП, некорректно, да и жить в нём неприятно.
А вот что в СП 55.13330.2016 задано жёстко — высоты. Пункт 6.2: жилые комнаты и кухня — не менее 2,5 м (в климатических подрайонах IА, IБ, IГ, IД и IIА — не менее 2,7 м); мансардный этаж и помещения с наклонными потолками — 2,3 м; коридоры и антресоли — 2,1 м. Высоту стоит проверить сразу: она влияет на лестницу и на выбор перекрытия.
Шаг 6. Лестница и санузел — два узла, которые ломают планировку

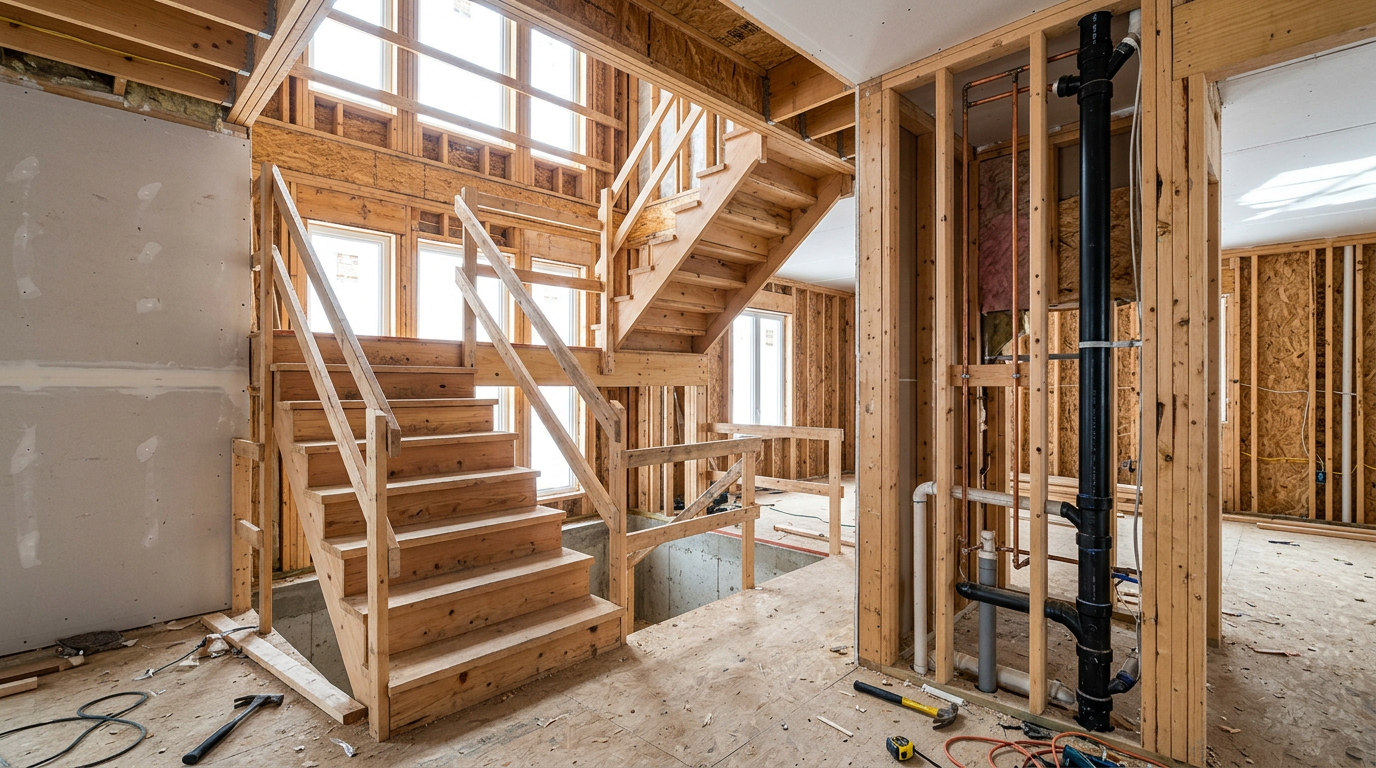

Лестница и мокрый узел проектируются вместе с планом, а не подставляются в остаток площади
Лестницу нельзя «дорисовать потом». Она занимает место на двух этажах сразу и задаёт, где будет холл второго этажа.
Считается лестница просто. Высота этажа делится на высоту подступёнка, получается число подъёмов; проступей на одну меньше; длина марша — число проступей на ширину проступи. При высоте этажа 3,0 м и подступёнке 180 мм выходит 17 подъёмов, 16 проступей; при проступи 270 мм марш займёт 4,32 м в длину. Плюс площадка. Прямой марш на 4,3 метра — это, по сути, ещё одна комната, и её надо было предусмотреть на плане.
Проверка удобства — формула шага: 2 × подступёнок + проступь должно попадать в 600–640 мм. При 180 и 270 получается 630 мм, нормально.
Важный нюанс, который снимает много споров: ширина и уклон лестницы в одноквартирном доме нормами не регламентируются — СП 55.13330.2016 говорит об этом прямо. Регламентировано другое: ограждения высотой не менее 0,9 м и запрет на ступени разной высоты в пределах марша. То есть 800 мм ширины формально можно, но комфортно — 900–1000 мм, потому что по узкой лестнице не пронести матрас. Больше вариантов узла разобрано в материале про лестницу в частном доме.
Санузлы. Здесь тоже есть распространённое заблуждение — будто санузел над жилой комнатой запрещён в любом доме. Это требование СП 54.13330.2022 и относится оно к многоквартирным домам: там не допускается размещать уборную, ванную или совмещённый санузел над жилыми комнатами и кухнями, потому что снизу живут соседи. Для одноквартирного жилого дома такого требования в нормах нет — вы себе не сосед.
Но инженерный смысл никуда не делся. Ставить санузел второго этажа прямо над спальней первого — значит слышать бачок ночью и получить протечку туда, где её видно больше всего. Практика: мокрые точки собираются в один вертикальный узел друг над другом, а под санузлом второго этажа оказываются коридор, кладовая, гардеробная или санузел первого. Заодно экономится разводка: один стояк вместо двух, короче трассы, меньше уклонов канализации через полдома.
Шаг 7. Как посчитать площади и не обмануться
Площади считаются в свету — по внутренним поверхностям стен, а не по осям. Разница между «площадью по осям» и реальной площадью комнаты для дома 100 м² легко доходит до 12–15 м², то есть до целой комнаты.
Порядок такой. Считаете площадь каждого помещения в свету и подписываете её на плане в правом нижнем углу комнаты с двумя знаками после запятой — так принято. Сумма жилых комнат даёт жилую площадь, сумма всех помещений вместе с коридорами, санузлами и кладовыми — общую. Отдельно смотрите долю коридоров: если она уходит выше 12–13% этажа, планировку стоит переделать, коридор — самая дорогая пустота в доме.
Что не забыть учесть: толщину отделки (штукатурка 15–20 мм по стороне, то есть минус 3–4 см с габарита комнаты), выступ короба под вентиляцию, нишу под радиатор. На плане это мелочь, но при заказе кухни в 3600 мм в проём «ровно 3600» кухня не встанет.
И проверка суммой: площадь этажа по внешнему габариту минус сумма всех помещений в свету = площадь под стенами и перегородками. Для кирпичного дома это 12–15%, для газобетонного 10–13%, для каркасного 8–10%. Если у вас получилось 5% — где-то стены нарисованы тоньше, чем будут построены.
Шаг 8. Что должно быть на плане, чтобы его понял строитель

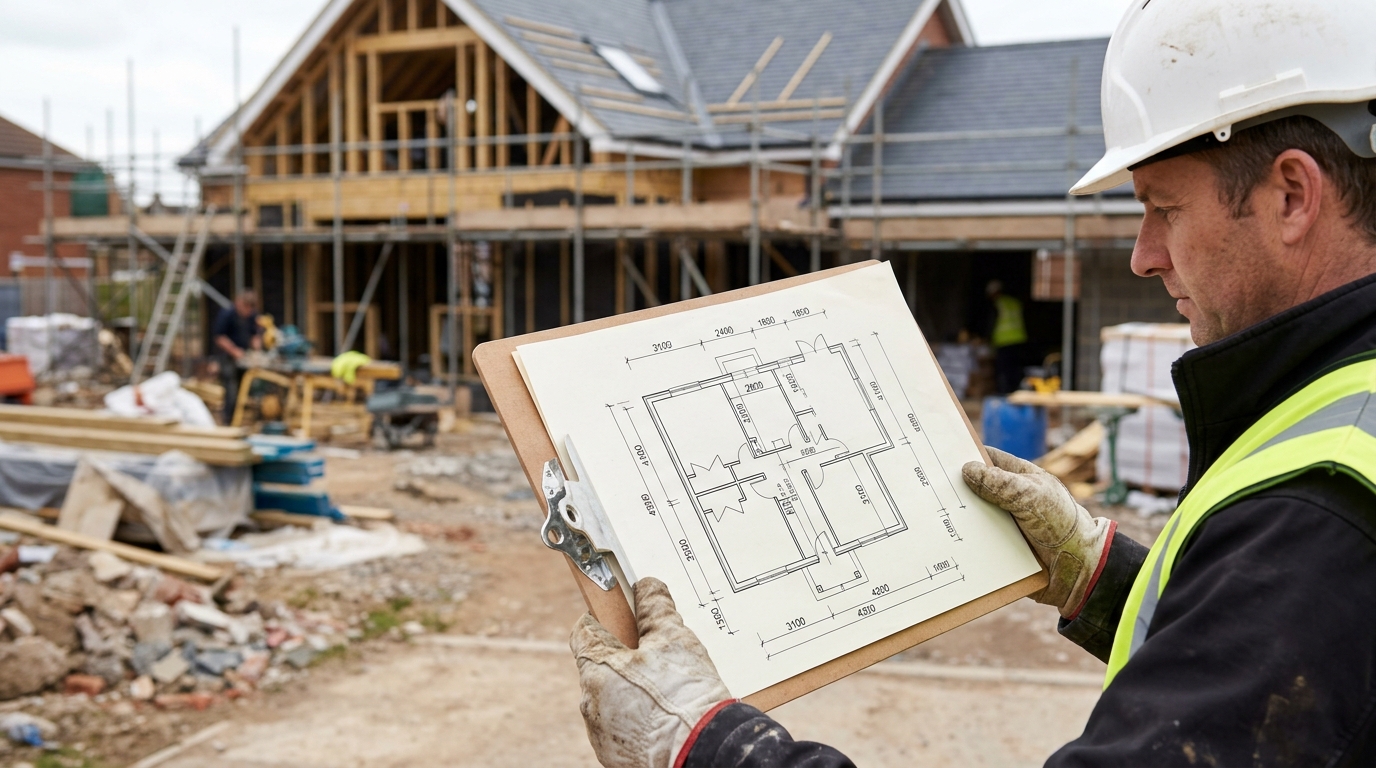

Строителю нужны размерные цепочки, а не красивая картинка: по чертежу без размеров работать нельзя
Самая частая претензия строителей к самодельным планам — «размеров нет». Красивый цветной план из планировщика для них бесполезен, если по нему нельзя вынести стену на местность.
Минимальный набор, который делает ваш чертёж рабочим:
- Масштаб, подписанный на листе. Без него любые пропорции — на глаз.
- Три размерные цепочки снаружи с каждой стороны: внешняя — общий габарит, средняя — расстояния между осями стен, внутренняя — привязки проёмов (от угла до края окна и ширина проёма).
- Внутренние размеры помещений в свету.
- Толщины всех стен, подписанные цифрой. Не «понятно по картинке», а 380, 250, 120.
- Площади помещений и экспликация — список комнат с номерами и метражом.
- Отметка уровня пола, если этажей несколько или есть перепад (например, гараж ниже дома).
- Направления открывания дверей дугами.
- Обозначение несущих стен — хотя бы штриховкой или подписью. Строитель должен видеть, где нельзя резать проём.
Формат вывода: PDF в масштабе на А3, распечатанный. Не скриншот, не JPG из телефона. Если планировщик умеет экспортировать DWG — сохраните и его, конструктор скажет спасибо. Условные обозначения дверей и окон стандартизованы ГОСТ 21.201-2011, но для планировочного чертежа достаточно, чтобы дверь читалась как проём с дугой открывания.
И честная оговорка, которую нужно проговорить строителю сразу: это планировочное решение, а не рабочий проект. Конструктив — фундамент, перекрытия, перемычки, армирование — считает инженер. Ваш план задаёт геометрию, и это уже сильно сокращает срок и стоимость проектирования.
Чем чертить и чем проверять: 6 бесплатных инструментов
Все шесть работают из России без VPN. Ни один из них не заменяет проектировщика, но каждый закрывает свою часть задачи. Обзоры отдельных сервисов с полным разбором функций и цен у нас есть отдельно — здесь только то, что важно именно для плана дома, а не квартиры.
1. RoomGPT — увидеть, а не начертить

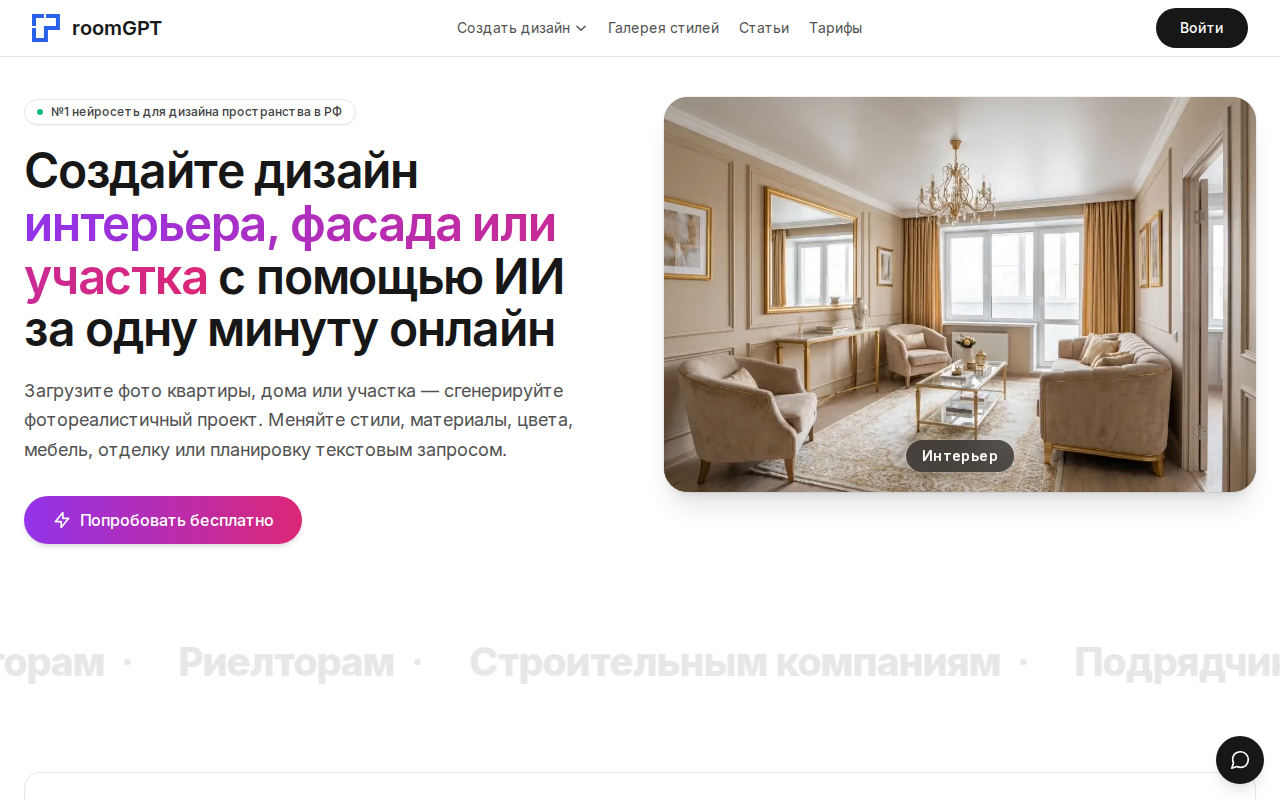

Интерфейс room-gpt.ru: загружаете фото или эскиз, выбираете стиль и получаете фотореалистичную визуализацию за минуту
Сразу честное разграничение: RoomGPT не чертёжная программа. Стены в нём не строят и размерные цепочки не расставляют. Он делает другое — превращает плоскую геометрию в картинку, по которой понятно, как комната читается вживую.
Зачем это на этапе плана. Планировщик покажет вам гостиную 5 × 6 м серым прямоугольником, и вы не почувствуете разницы между 5 × 6 и 5,4 × 6. А визуализация покажет: где вставать дивану, не тесно ли перед кухонным фронтом, не глухая ли стена напротив входа. Загружаете фото комнаты в черновой отделке или даже эскиз, выбираете тип помещения и стиль — через минуту получаете вариант. Полезно и после стройки, когда дом стоит в бетоне и надо решить, какая отделка.
Что важно: интерфейс русский, оплата картой и СБП, есть режимы интерьера, фасада и участка, доступен ИИ-редактор для точечных правок текстовым запросом. Первые генерации бесплатны. Удобно, что не нужно ничего устанавливать — этим же можно пользоваться прямо в мессенджере через бот RoomGPT в Max, там для новых пользователей две генерации бесплатно.
2. Sweet Home 3D — если нужен полный контроль над толщиной стены

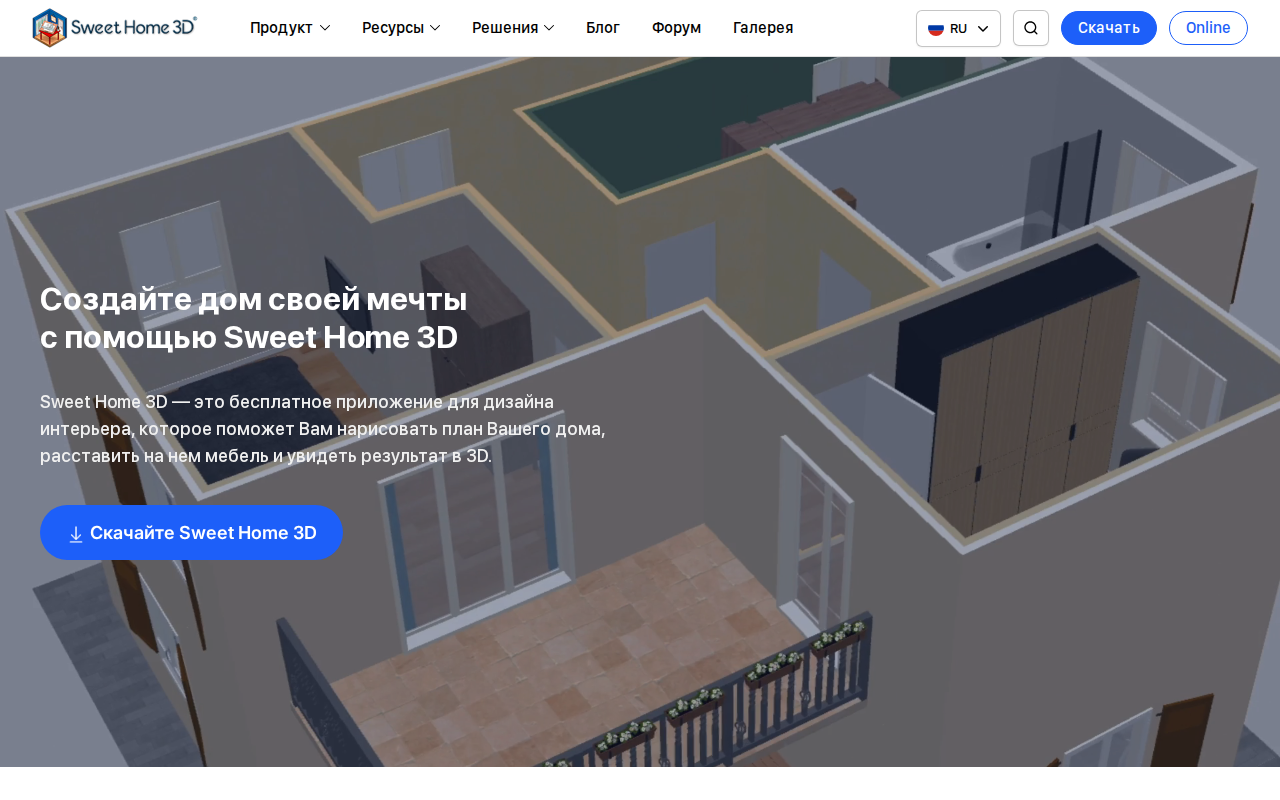

Sweet Home 3D — бесплатная программа с открытым кодом, чертит план и сразу показывает его в 3D
Главный аргумент для плана дома: у каждой стены задаётся толщина вручную, с точностью до миллиметра. Именно то, чего не хватает в упрощённых планировщиках, где стена одна на все случаи.
Программа бесплатна полностью, распространяется под GPL, есть русский язык и версии для Windows, macOS, Linux, а также мобильные. В комплекте больше 10 000 3D-моделей и 400 текстур. Многоэтажность поддерживается — можно завести второй этаж и обводить его по первому, что критично для контроля несущих стен друг над другом.
Минус — интерфейс из позапрошлого десятилетия и час на освоение. Плюс — работает офлайн, проекты лежат у вас на диске, ничего не пропадёт вместе с подпиской. Мы разбирали программу подробно в отдельном материале про Sweet Home 3D на русском.
3. Remplanner — если план нужен именно для строителей

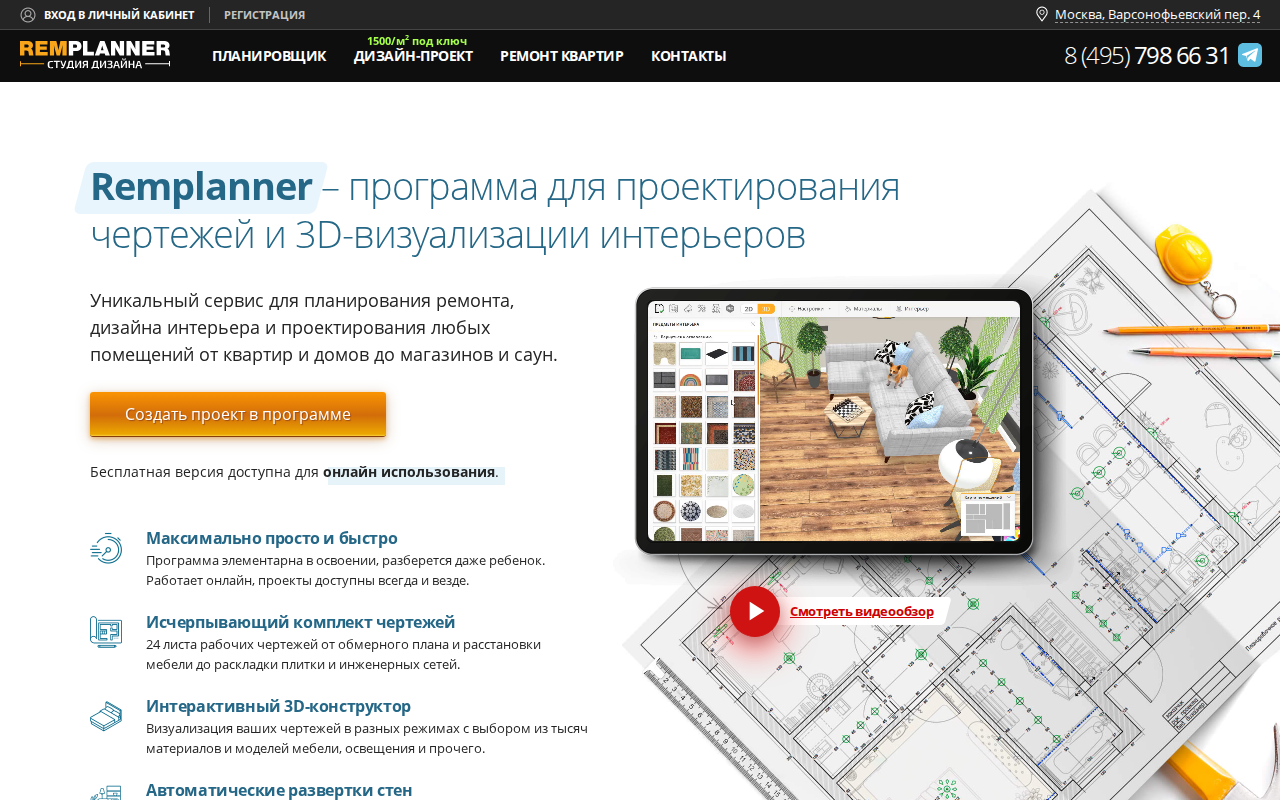

Remplanner делает не одну картинку, а комплект листов рабочих чертежей — от обмерного плана до раскладки плитки
Российский сервис, который отличается от остальных выходным продуктом. Остальные выдают картинку, Remplanner собирает альбом: по заявлению разработчиков — 24 листа рабочих чертежей плюс ещё 18 дополнительных, от обмерного плана и плана демонтажа до раскладки плитки и разводки сетей. Есть отдельный режим для частного дома, а не только для квартиры.
Работает в браузере, бесплатная версия доступна для онлайн-использования. Выгрузка полного PDF-альбома и смета относятся к платному тарифу — условия менялись, актуальные смотрите на сайте перед началом работы, чтобы не рисовать три вечера впустую.
Для нашей задачи это самый прямой путь от «нарисовал сам» до «отдал прорабу», потому что размерные цепочки сервис расставляет автоматически.
4. Планоплан — российское ПО с документами для заказчика

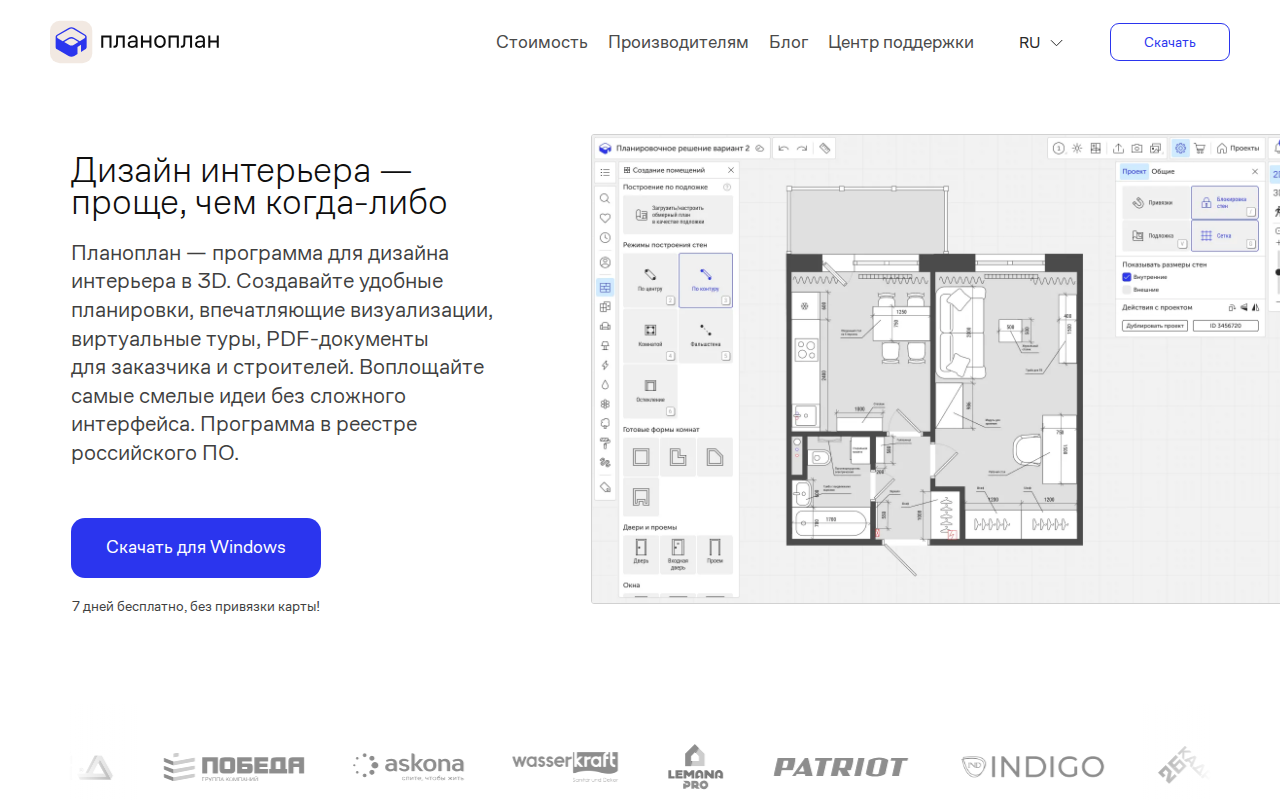

Планоплан строит технические, обмерные и инженерные планы и собирает их в PDF-документ
Программа в реестре российского ПО, устанавливается на Windows и Mac. Умеет то, что для дома важно: технические и обмерные планы, планы мебели, полов, потолков, электрики и сантехники, развёртки стен — и всё это собирается в один PDF для строителей.
С бесплатностью надо быть точным: бессрочного бесплатного тарифа нет, есть 7-дневный пробный период без привязки карты. Дальше подписка от 1890 ₽ в месяц на тарифе «Лайт» — в нём до 25 проектов, до трёх этажей и площадь до 1000 м², чего для частного дома хватает с запасом. «База» — 2790 ₽, «Эксперт» — 3590 ₽ в месяц (цены на август 2026).
Вывод простой: если план дома нужен один раз, укладывайтесь в неделю пробного периода и выгружайте PDF. Если проектируете регулярно — считайте подписку.
5. Floorplanner — быстро набросать и показать

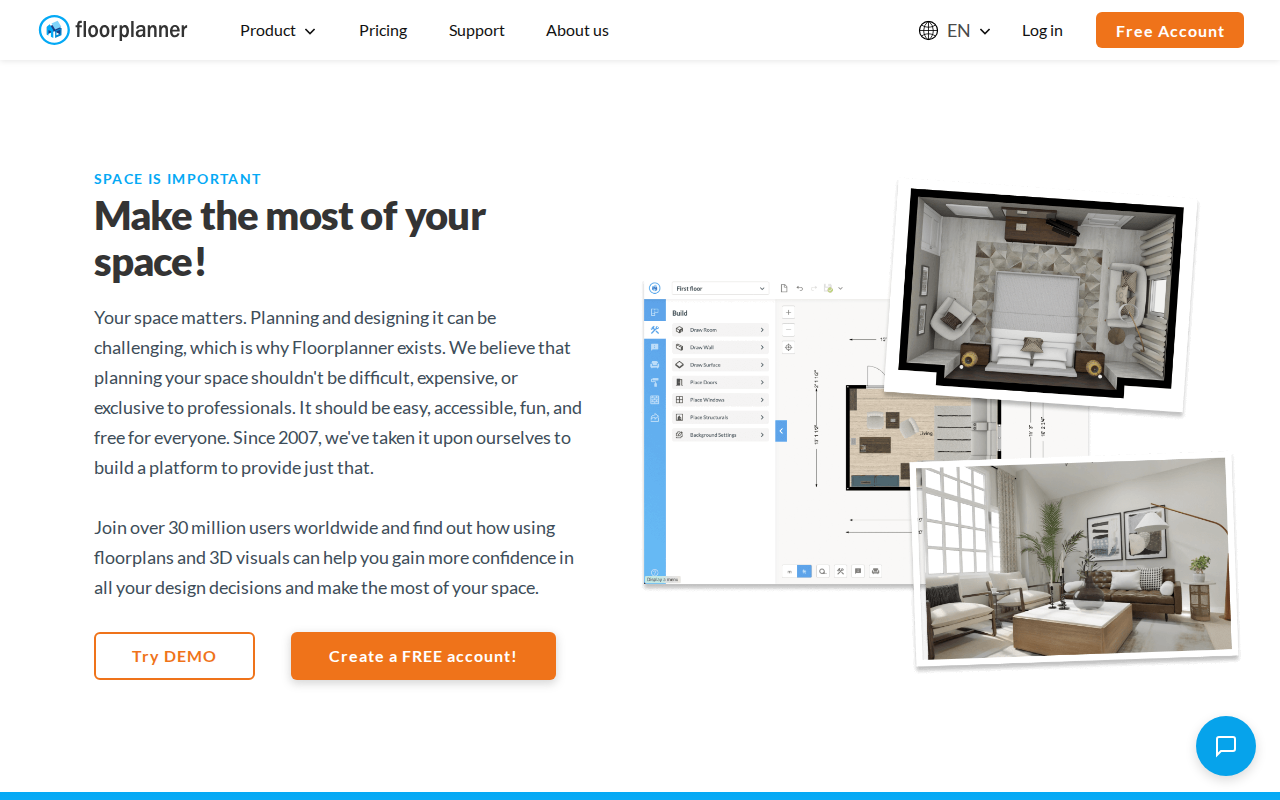

Floorplanner — браузерный планировщик с самым низким порогом входа: первый контур рисуется за пару минут
Самый быстрый старт из всех. Открыли браузер, обвели контур, растащили стены — план готов. Ничего не нужно устанавливать.
Условия бесплатного тарифа стоит знать заранее, они конкретные: до 5 проектов, которые хранятся в аккаунте сколько угодно, но каждый проект ограничен тремя этажами и тремя вариантами дизайна, а экспорт — только SD-качество 960 × 540 пикселей с водяным знаком. Убрать водяной знак и открыть до семи этажей стоит 2 кредита разово на проект, HD-экспорт — 5 кредитов, 4K — 10. Кредиты продаются пакетами: 5 штук за 8,15 $, 100 за 163 $. Подписки — 5 $ и 29 $ в месяц.
Практический совет: 960 × 540 с водяным знаком — это не тот файл, который можно отдать строителю. Floorplanner хорош как быстрый черновик и как способ показать идею домашним, но финальный чертёж лучше собирать в другом месте. Подробный разбор — в обзоре Floorplanner на русском.
6. Roomtodo — русский интерфейс без установки
Roomtodo работает прямо в браузере на русском языке и подходит для быстрой расстановки мебели по готовому контуру

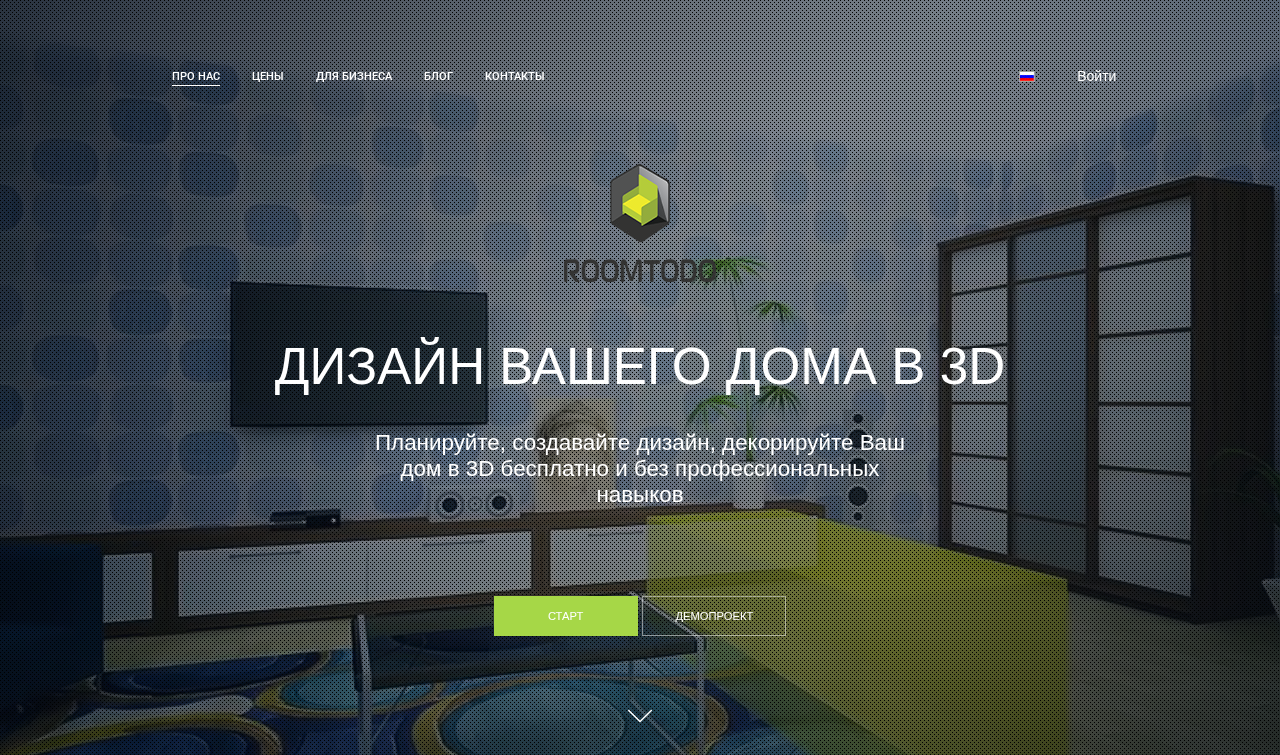

Браузерный планировщик с русским интерфейсом и демопроектом, который можно открыть без регистрации. Сильная сторона — расстановка мебели: каталог большой, объекты двигаются мышью, результат сразу виден в 3D.
Для контура и толщин стен он слабее Sweet Home 3D, поэтому логичная связка такая: геометрию и стены — там, где есть точный ввод размеров, а Roomtodo подключать на шаге 5, когда надо быстро проверить, влезает ли мебель. Для этой проверки его бесплатных возможностей достаточно.
Шесть мест, где самодельный план ломается

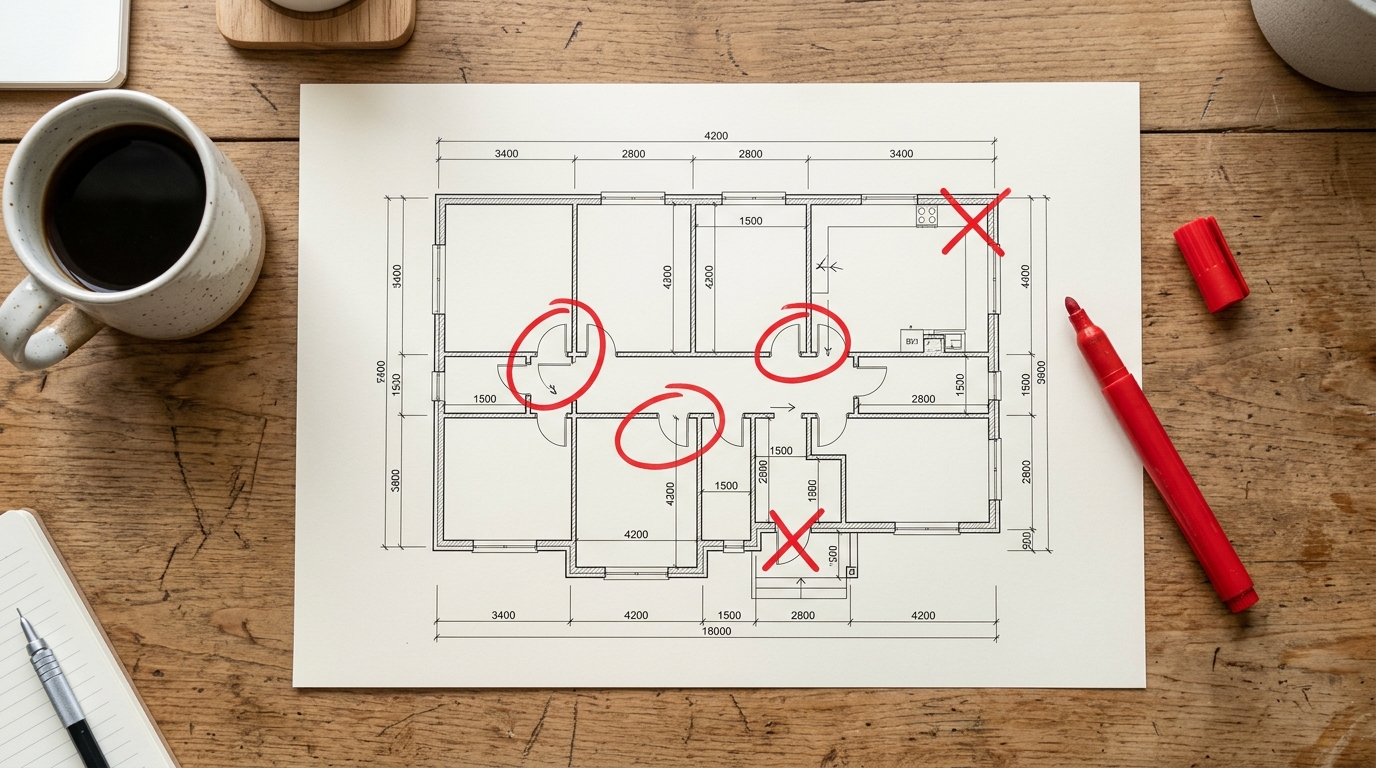

Типичные проблемы находятся не в красоте плана, а в стыковке конструктива, проходов и мокрых точек
1. Несущие стены не совпадают по этажам. На первом этаже несущий ряд посередине, на втором сдвинут на два метра. Это самая дорогая ошибка: под верхнюю стену придётся закладывать балку или монолитный ригель, и цена коробки уезжает сразу на сотни тысяч.
2. Пролёт больше, чем может перекрыть выбранный материал. Гостиная 6 × 7 м с деревянным перекрытием без опор — на плане красиво, в жизни либо колонна посреди комнаты, либо ЛВЛ-балки по цене отдельного бюджета.
3. Проёмы нарисованы по размеру полотна. Проём 800 под дверь 800. Дверь не встанет. Прибавляйте 70–90 мм.
4. Комнаты нарисованы по осям, а не в свету. Спальня «12 м²» превращается в 10,8 м² после стен и штукатурки — и кровать с двумя тумбами уже не встаёт с нормальными проходами.
5. Мокрые точки разбросаны по дому. Кухня в одном углу, санузел первого этажа в другом, санузел второго над спальней. Формально в частном доме это не запрещено, но получаете три стояка, длинную канализацию с риском уклонов и шум над спальней. Собирайте мокрые точки в один узел.
6. Лестница вписана в остаток. Её посчитали последней и дали 2,5 м вместо 4,3. В итоге либо крутая лестница с высокими ступенями, либо забежные ступени в узком проёме — самый травмоопасный вариант. Считайте лестницу на втором шаге, не на последнем.
Проверить эти шесть пунктов по готовому плану — пятнадцать минут. Исправить их после заливки фундамента — уже нет.
Что делать после плана: увидеть дом до стройки

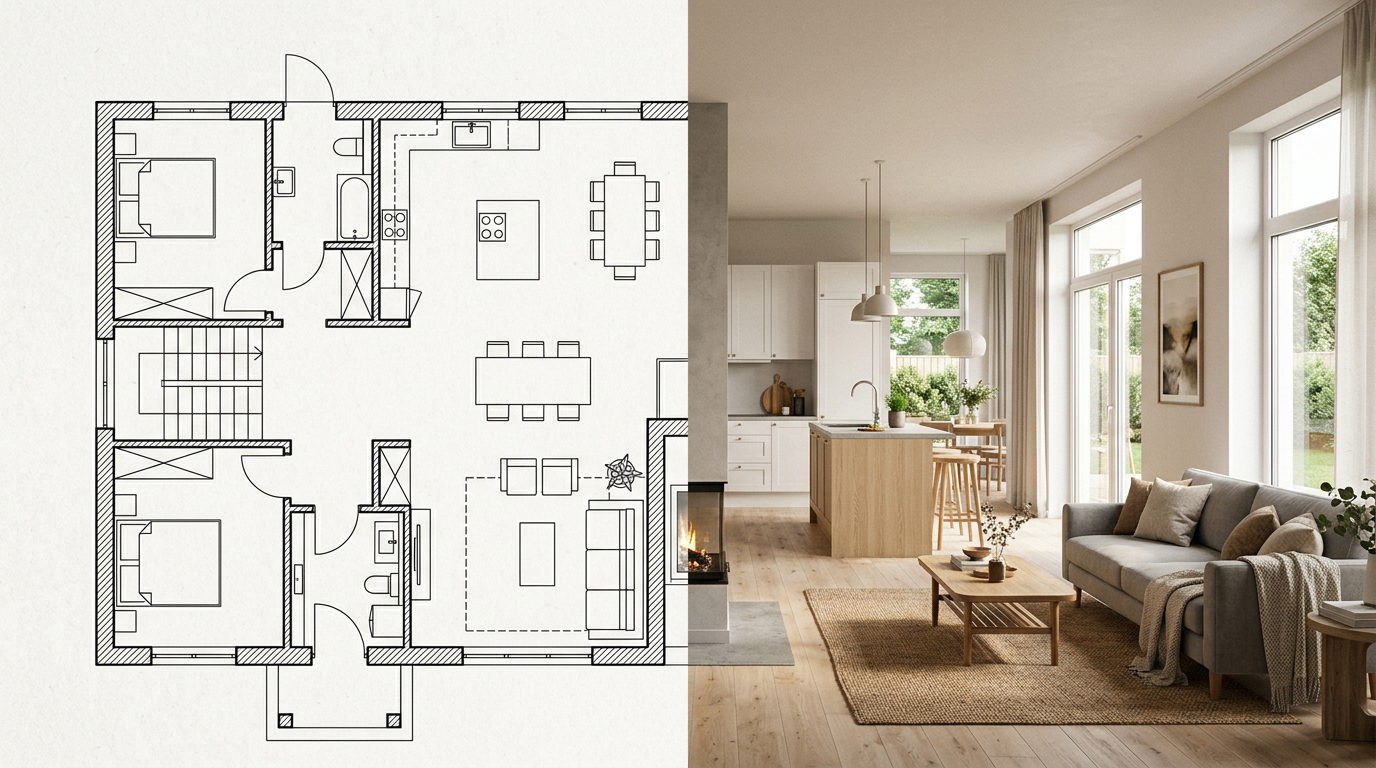

Чертёж отвечает на вопрос «влезет ли», визуализация — на вопрос «а как это будет»
План отвечает на вопросы «влезет ли» и «сколько стоит». На вопрос «а как это будет выглядеть» он не отвечает вообще — и именно на нём чаще всего ломаются договорённости в семье.
Дешёвый способ закрыть этот пробел — визуализация. Загружаете фото комнаты в черновой отделке или референс похожего помещения в RoomGPT, выбираете тип помещения и стиль, получаете несколько вариантов за минуту. Геометрия и высота потолков сохраняются — меняются отделка, мебель и свет. Тот же подход работает для фасада и участка: у сервиса есть отдельные режимы, а для фасада доступно десять стилей от минимализма и сканди до барнхауса и шале.
Честная оговорка: генератор работает на уровне образа, а не каталога. Он не поставит вам конкретный диван из магазина и не заменит рабочий проект. Зато он за минуту снимает спор «будет тесно / не будет тесно» — а этот спор в среднем стоит нескольких вечеров.
Если планировка дома ещё не устоялась и хочется посмотреть на готовые рабочие варианты, у нас есть подборка из семи схем в статье про планировку одноэтажного дома. Для сравнения с квартирным сценарием — планировка квартиры онлайн бесплатно и разбор способов получить чертёж квартиры с размерами. Общий обзор онлайн-инструментов — в материале про дизайн интерьера онлайн, а если нужен не план, а полноценный комплект документации — смотрите разбор, где взять проект дома онлайн.
Часто задаваемые вопросы
Можно ли начертить план дома онлайн бесплатно и не платить вообще ничего?
Да, если правильно выбрать инструмент. Полностью бесплатны Sweet Home 3D (открытый код, без ограничений) и базовые возможности Roomtodo. У Floorplanner бесплатны 5 проектов, но экспорт только 960 × 540 с водяным знаком. У Планоплана бесплатен только 7-дневный пробный период. У Remplanner бесплатна работа онлайн, а полный альбом чертежей — в платном тарифе.
Сколько времени занимает план дома, если чертить самому в первый раз?
Один вечер на планировочное решение при условии, что габарит коробки и число комнат вы уже решили. Из них час уходит на освоение программы. Если параллельно перебирать варианты планировки — закладывайте два-три вечера. Замеры существующего дома добавляют ещё несколько часов.
Примут ли мой самодельный план в администрации или в банке?
Нет. Для уведомления о планируемом строительстве и для ипотеки нужен комплект от проектной организации. Ваш план — исходные данные для проектировщика: он задаёт геометрию и сильно сокращает сроки и стоимость работы, но юридической силы не имеет.
Какая минимальная толщина несущей стены в частном доме?
Единой нормы нет, толщина определяется расчётом на прочность и теплотехникой. На практике для наружных несущих: кирпич 380 мм (реже 510), газобетон 300–400 мм, каркас со стойкой 150 мм. Внутренние несущие — кирпич 250 мм, газобетон 250–300 мм. Стена 100–150 мм несущей быть не может, это перегородка.
Можно ли в частном доме сделать санузел над спальней?
Прямого запрета для одноквартирного жилого дома в нормах нет — требование о размещении санузлов не над жилыми комнатами и кухнями относится к многоквартирным домам, где снизу живут соседи. Но с точки зрения комфорта и рисков лучше поставить под санузлом второго этажа коридор, кладовую или санузел первого этажа: тише, дешевле по разводке и безопаснее при протечке.
В каком масштабе чертить план дома?
1:100 для планировки всего этажа — стандартный выбор, лист А3 закрывает дом до 250 м². 1:50 для фрагментов: санузел, кухня, лестничный узел. 1:200 и мельче — только для общей схемы, на них уже не видно проёмов. Все эти масштабы входят в ряд, который использует ГОСТ 21.501-2018 для планов, разрезов и фасадов.
Какой максимальный пролёт можно перекрыть деревянными балками?
Предел цельной балки — около 6 метров, но комфортная зона 2,5–4,5 м. Дело не только в прогибе: для междуэтажных перекрытий нормы требуют отдельного расчёта на зыбкость, и на практике именно он ограничивает пролёт жёстче. Если нужно больше 5 м без опоры — смотрите в сторону двутавровых балок, ЛВЛ или железобетонных плит.
Нужно ли показывать на плане мебель?
Строителю — нет, ему нужны размеры и толщины. Себе — обязательно: мебель работает контрольным габаритом и показывает, что комната на 12 м² при неудачной расстановке дверей становится непроходной. Разумно держать две версии одного плана: «чистый» технический для стройки и «меблированный» для себя.
С чего начать сегодня вечером
Возьмите лист в клетку и карандаш — да, до всякой программы. Нарисуйте прямоугольник габарита, проведите линии несущих стен, разбейте перегородками. Двадцать минут на бумаге экономят час в планировщике, потому что решают композицию, а не борьбу с интерфейсом.
Дальше открывайте Sweet Home 3D, если нужен точный ввод толщин, или Remplanner, если план сразу пойдёт строителям. Введите реальные толщины стен: 380 для кирпича или 375 для газобетона снаружи, 120–150 внутри. Расставьте проёмы, прибавив 80 мм к ширине полотна. Проверьте пролёты — ничего шире 4,5 м без опоры. Расставьте мебель и померьте проходы.
А когда геометрия устоится, посмотрите, как это выглядит: закиньте фото или эскиз в RoomGPT и получите визуализацию комнаты за минуту. Это тот момент, когда абстрактный чертёж перестаёт быть абстрактным и семейный спор наконец заканчивается.
