Котельная в частном доме: 6 планировок и нормы

Котельная в частном доме — это не «комната, куда убрали котёл», а помещение с собственным набором требований: объём, высота, площадь остекления, направление открывания двери, кратность воздухообмена. Часть этих требований проверяет газовая служба при пуске, и если помещение им не соответствует, оборудование просто не запустят — а дом к этому моменту уже построен, отделан и оплачен.

Ниже — шесть планировок топочной под разные схемы отопления и площади: от компактных 4 м² под настенный котёл до совмещённой котельной-постирочной и ниши под электрокотёл. По каждой разобраны габариты, расстановка оборудования, где вход и куда открывается дверь, что вешается на стены и что нельзя ставить рядом. Отдельным блоком — нормы для газового оборудования с точными цифрами из действующих сводов правил, порядок согласования и то, что реально смотрит инспектор при приёмке.

Планировку котельной удобно проверять глазами до того, как её зальют бетоном: загрузите фото помещения или пустой коробки в room-gpt.ru, выберите тип помещения и стиль — сервис за минуту покажет, как будет выглядеть комната с оборудованием у одной стены и свободным проходом посередине. Это дешевле, чем переделывать штробы.

Нормы для газовой котельной: что требуется от помещения

Требования к помещению с бытовым газовым оборудованием в жилом доме собраны в СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» (с изменением № 1 от 19.12.2022). Общие правила размещения теплогенератора в одноквартирном доме — в СП 55.13330.2016. Ниже только то, что влияет на планировку.

Объём и высота помещения

Ключевое разделение — тип камеры сгорания котла. По п. 5.5 СП 402 при установке газового теплогенератора в отдельном помещении, теплогенераторной, площадь определяют «из условий удобства монтажа и обслуживания оборудования». Жёсткая цифра появляется только для котла с открытой камерой сгорания: объём помещения принимают не менее 15 м³ при высоте не менее 2,5 м.

Что это значит на практике. Для распространённого сегодня турбированного котла с закрытой камерой и коаксиальным дымоходом норматив не задаёт минимальные 15 м³ — размер помещения определяет удобство обслуживания. Для атмосферного котла с открытой камерой 15 м³ при 2,5 м высоты — это ровно 6 м² площади. Поэтому котельная 6 м² и стала негласным стандартом в проектах: она подходит под оба типа котлов и не требует переделок, если через десять лет атмосферный котёл поменяют на турбированный или наоборот.

Минимальная высота помещения с газовым оборудованием по п. 5.1 СП 402 — 2,2 м. Но если камера открытая, работает более строгая цифра из п. 5.5: 2,5 м. В котельной под лестницей или в цоколе с заниженным потолком это первое, обо что спотыкаются.

Окно, форточка и площадь остекления

Помещение должно иметь окно с форточкой или другим устройством для проветривания (п. 5.1) и вытяжной вентиляционный канал. Площадь остекления считается не «на глаз», а по формуле из п. 5.10: окно работает как легкосбрасываемая ограждающая конструкция, и площадь стекла принимают из расчёта 0,03 м² на 1 м³ объёма помещения.

Считается это в две строки. Котельная 4 м² при высоте 2,5 м — это 10 м³, значит остекления нужно минимум 0,3 м². Котельная 6 м² при той же высоте — 15 м³ и 0,45 м² стекла. Речь именно о площади стекла, а не о размере проёма по коробке.

Тот же пункт прямо перечисляет, что легкосбрасываемым не считается: армированное стекло, триплекс, сталинит и поликарбонат. Стеклопакеты допускаются, но по ГОСТ Р 56288 — это отдельный тип конструкций. Обычный энергоэффективный двухкамерный пакет из ближайшего оконного салона под это требование не подходит, и такое окно инспектор развернёт.

Дверь и приток воздуха

Дверь из помещения с газовым оборудованием должна открываться наружу — это п. 5.11, отдельным предложением, без исключений. Планировочно это значит, что перед дверью котельной нужен свободный участок коридора шириной не меньше полотна: если дверь распахивается в узкий проход и упирается в противоположную стену или в стиральную машину, планировка не рабочая.

Для притока воздуха в нижней части двери предусматривают зазор между полом и полотном. Площадь зазора берут по расчёту, но не менее 0,02 м² (п. 5.1). При стандартной ширине полотна 80 см это щель примерно 2,5 см. Вместо зазора часто ставят переточную решётку в нижней части двери с эквивалентным живым сечением — визуально аккуратнее, работает так же.

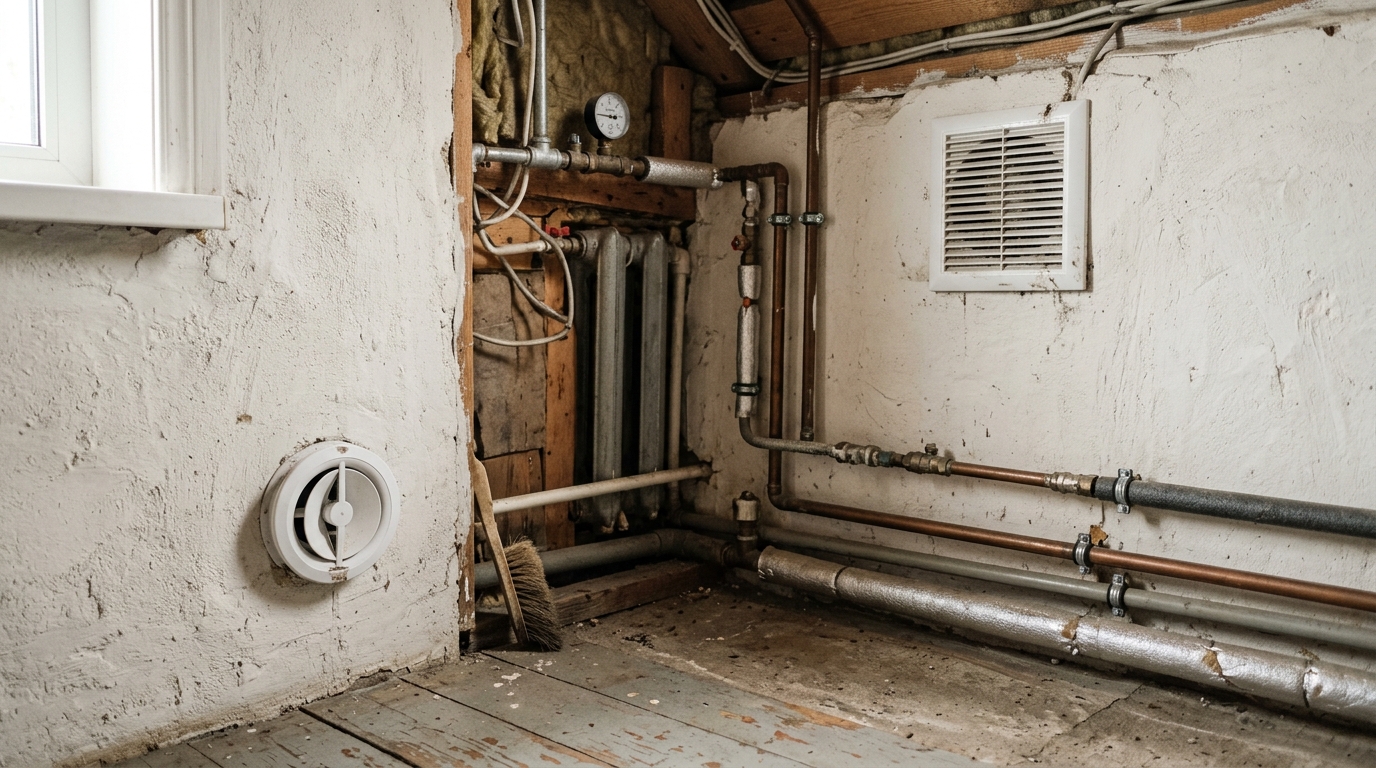

Вентиляция: вытяжка и приток на горение

Вентиляция помещения с газовым оборудованием должна быть естественной (п. 5.9). Никаких вытяжных вентиляторов вместо канала: механическое побуждение здесь не заменяет тягу.

Нормы воздухообмена задаёт таблица 5.1 того же свода правил. Для помещения с газовыми теплогенераторами суммарной мощностью до 50 кВт и высотой менее 6 м:

• с открытой камерой сгорания — 3 обмена в час, но не менее 100 м³/ч;
• с закрытой камерой сгорания — 1 обмен в час;
• если в этом же помещении стоит ещё и газовая плита или варочная панель — воздухообмен увеличивают на 100 м³/ч.

Отдельная сноска к таблице касается открытой камеры: помимо вытяжки нужно предусмотреть постоянную подачу наружного воздуха в объёме вытяжки плюс дополнительное количество воздуха на горение, а размеры приточных и вытяжных устройств определяются расчётом. Это ровно тот случай, когда «сделаем дырку в стене на глазок» не проходит: атмосферный котёл в герметичном доме с закрытыми окнами начинает тянуть воздух из дымохода обратно в помещение.

Практический ориентир по расположению: вытяжная решётка идёт под потолком, приток — внизу, у противоположной стены. Если обе решётки оказались рядом на одной стене, воздух пойдёт по короткому кругу и до дальнего угла с котлом не доберётся.

Расстояния до стен, пол и число котлов

П. 5.12 СП 402 задаёт зазоры, которые определяют, где физически можно повесить котёл. Настенное оборудование ставят на стены из негорючих материалов на расстоянии не менее 2 см от стены, в том числе боковой. Стены из горючих материалов (Г1–Г4) изолируют негорючими материалами или заводскими экранами из закалённого многослойного стекла, расстояние — не менее 3 см, причём изоляция должна выступать за габариты корпуса на 10 см и на 70 см сверху. Для каркасного или деревянного дома это не мелочь: экран за котлом надо закладывать в отделку заранее.

Напольный котёл на деревянном или другом горючем полу требует предтопочного листа из негорючего материала, который выступает за габариты корпуса не менее чем на 10 см. Если рядом стоит газовая плита, расстояние по горизонтали в свету от выступающих частей отопительного оборудования до плиты — не менее 10 см.

И ограничение по количеству: п. 5.7 запрещает устанавливать в одном помещении более двух отопительных котлов или двух ёмкостных водонагревателей. При суммарной мощности теплогенераторов свыше 100 кВт, но не более 360 кВт проектирование ведут уже по СП 281.1325800 — для частного дома это редкость, но для дома с бассейном вполне реальный сценарий.

Где котёл ставить нельзя

По п. 7.13 СП 55.13330.2016 теплогенераторы на газовом или жидком топливе устанавливают в вентилируемом помещении дома на первом или цокольном этаже, в подвале или на крыше. Котлы мощностью до 35 кВт допускается устанавливать на кухне. Тот же пункт указывает, что ввод газопровода выполняют непосредственно в кухню или в помещение теплогенераторной — то есть тянуть газовую трубу через спальню или гостиную к котлу в дальней комнате нельзя в принципе.

Отсюда практический список помещений, куда котёл не идёт:

• Жилые комнаты — спальня, детская, гостиная. Котельная относится к вспомогательным помещениям, наравне с кладовой и постирочной, и газ в жилую комнату не заводят.
• Ванная и санузел — влажность, отсутствие нормального окна с легкосбрасываемым остеклением и вытяжка, рассчитанная на другие задачи. Совместить котельную с санузлом «в одном мокром узле» — частая идея на этапе эскиза и гарантированный отказ на этапе согласования.
• Помещения без окна — гардеробная, кладовая в центре дома, ниша под лестницей без наружной стены. Требование к остеклению закрыть нечем.
• Цоколь и подвал при газе из баллонов. Природный газ в подвале одноквартирного дома нормами допускается, а вот для сжиженного газа заглублённые помещения закрыты: пропан тяжелее воздуха и при утечке скапливается внизу, откуда его нечем вытеснить.

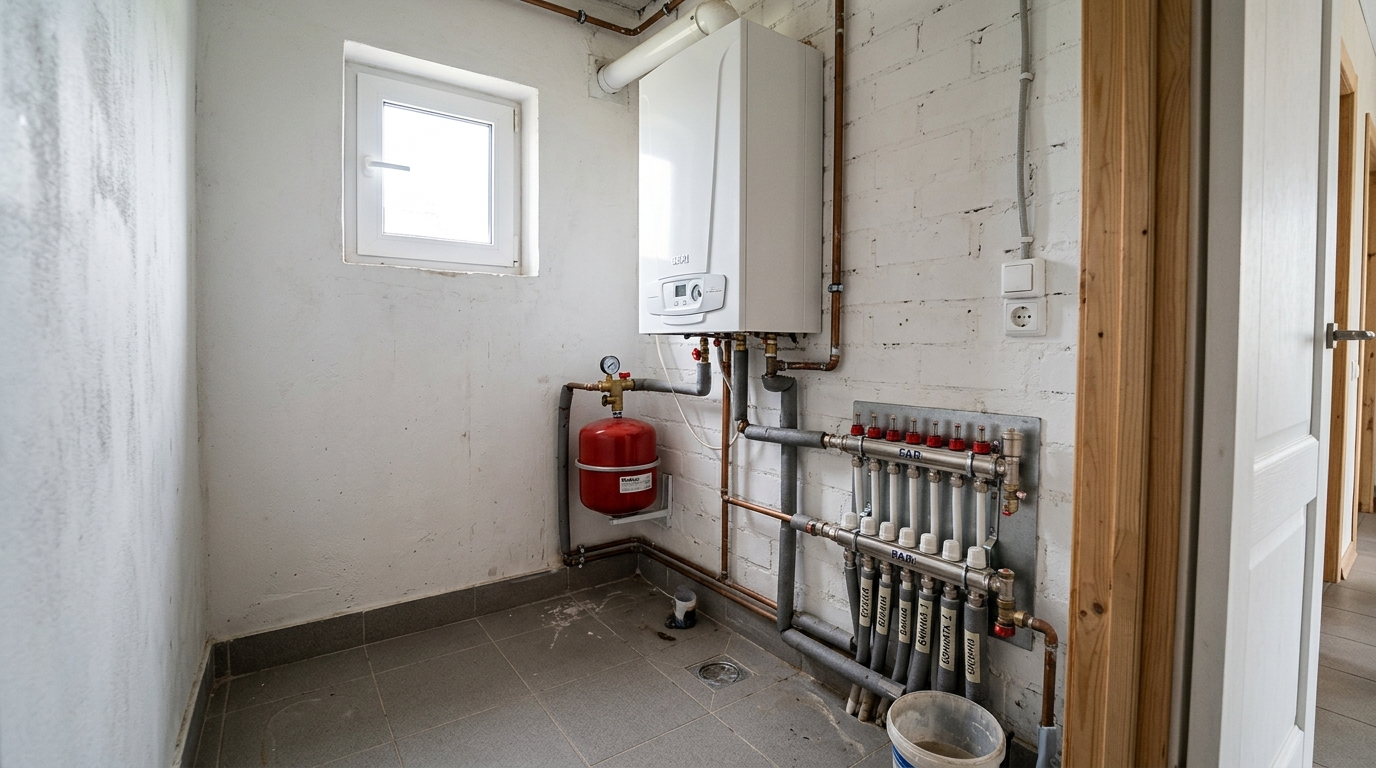

Планировка 1. Котельная 4 м² под настенный газовый котёл

Самый компактный рабочий вариант: 2,0 × 2,0 м при высоте 2,5 м, объём 10 м³. Подходит под турбированный котёл с закрытой камерой сгорания и коаксиальным дымоходом через стену. Остекления по расчёту нужно от 0,3 м² — это скромное окно 60 × 60 см с форточкой.

Расстановка простая: всё оборудование уходит на одну стену, противоположная остаётся пустой под проход. Котёл вешают на высоте, удобной для эксплуатации и ремонта, — центр манометра примерно на уровне глаз. Под ним — расширительный бак и группа безопасности, справа или слева на той же стене — коллекторная гребёнка. Пол свободен: в котельной 4 м² любой напольный агрегат сразу съедает проход.

Дверь ставят в стену, противоположную окну, и открывают наружу, в коридор. Вход в котельную здесь делают из технического коридора или из тамбура, а не из кухни-гостиной: иначе шум горелки и щелчки реле пойдут в жилую зону.

Чего в такой котельной не будет: бойлера косвенного нагрева на 200 л, стиральной машины, полок с инструментом на стене за котлом. Планируйте 4 м² только под двухконтурный котёл, который греет воду проточно.

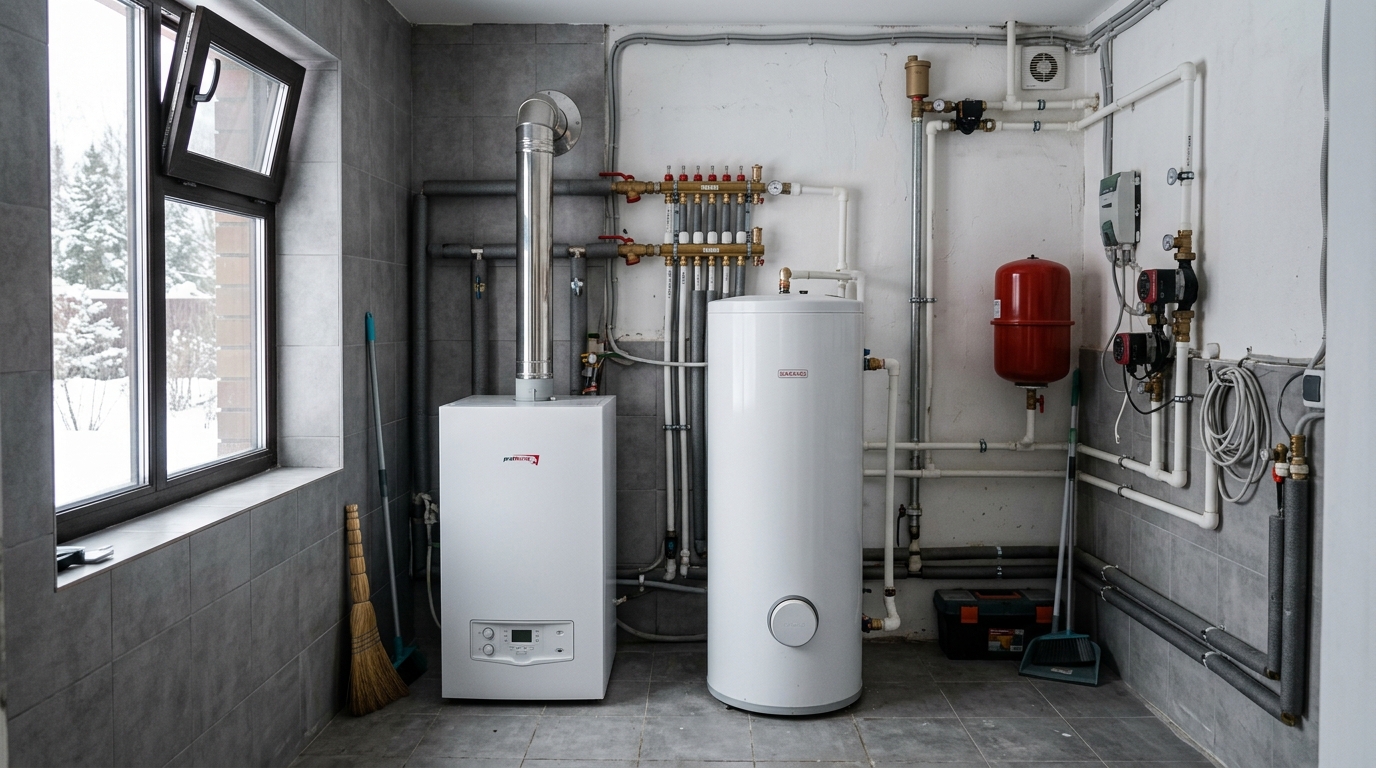

Планировка 2. Котельная 6 м² под напольный котёл с бойлером

Формат 2,0 × 3,0 м при высоте 2,5 м даёт 15 м³ — тот самый объём, при котором помещение проходит и под котёл с открытой камерой сгорания. Это универсальная котельная: сюда встаёт напольный котёл, бойлер косвенного нагрева на 150–200 л, коллекторный узел на несколько контуров и остаётся место, чтобы обойти оборудование с ключом. Остекление — от 0,45 м².

Расстановка вдоль длинной стены: котёл в дальнем от двери углу, ближе к дымоходу, бойлер рядом. Бойлер на 200 л с водой весит около 250 кг, поэтому его ставят на плиту перекрытия или на усиленное основание, а не на деревянный лаговый пол. Между корпусами оставляют технологический зазор, иначе через год замену магниевого анода придётся делать, вытаскивая бак в коридор.

Верх стены над оборудованием отдают под инженерию: коллектор с расходомерами, автоматика, насосная группа, гидрострелка, если контуров много. Внизу под коллектором — свободная зона, куда уходят трубы в пол или в короб. Ставить туда мешки с цементом нельзя: любой сервис начинается с того, что мастеру нужен доступ к нижней части узла.

Вход — из коридора, дверь наружу, окно в наружной стене напротив. Такая котельная с одинаковым успехом работает и в одноэтажном, и в двухэтажном доме, если поставить её у наружной стены и не зажимать между жилыми комнатами. В готовых схемах одноэтажного дома котельная почти всегда стоит смежно с санузлом — так короче трассы и дешевле мокрый узел.

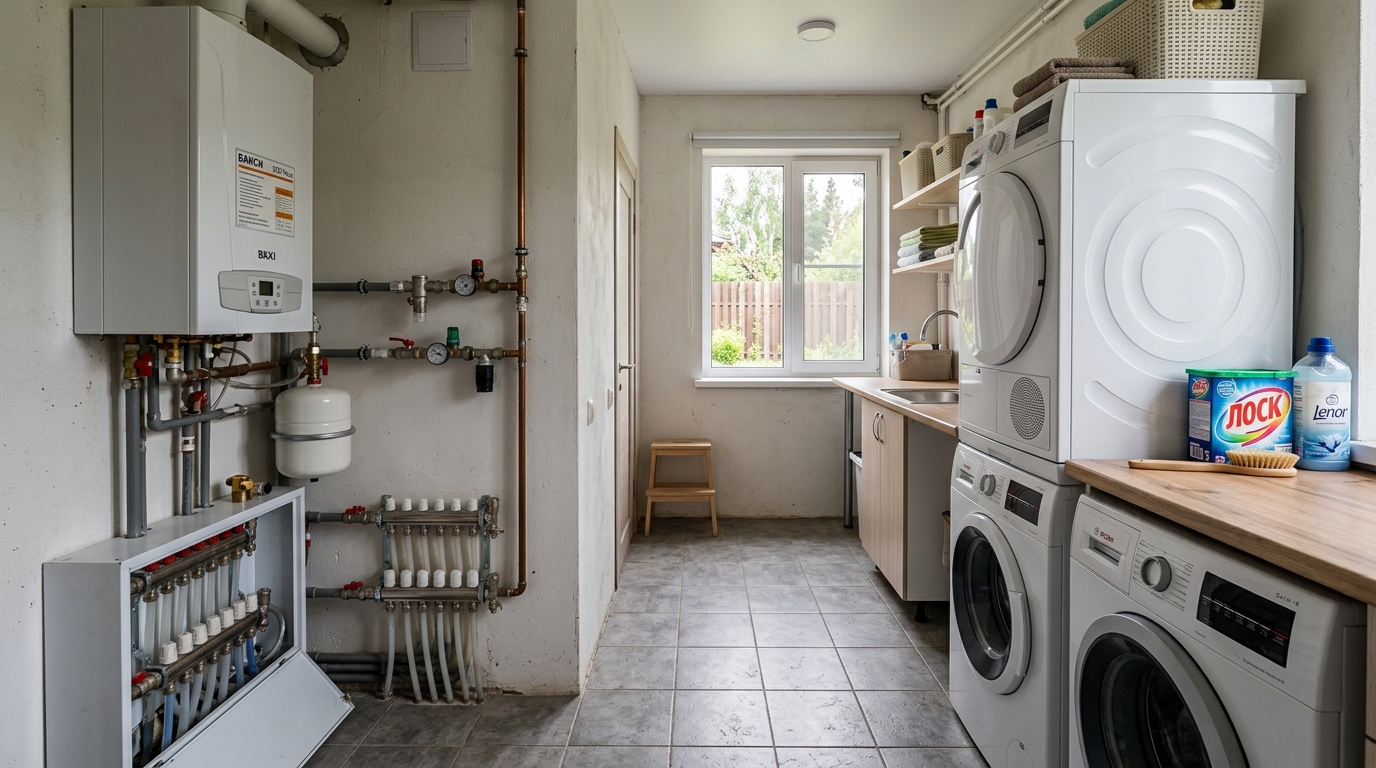

Планировка 3. Котельная-постирочная: совмещённое техпомещение

Самый частый запрос практиков и самый спорный формат. И теплогенераторная, и постирочная относятся к вспомогательным помещениям, и совмещать их нормы не запрещают, но помещение придётся считать по требованиям к газовому оборудованию — то есть окно, легкосбрасываемое остекление, вентиляция и дверь наружу никуда не деваются.

Рабочий метраж — 7–9 м², например 2,4 × 3,4 м. Логика зонирования — по стенам, а не по площади. Одна стена целиком инженерная: котёл, бойлер, коллектор. Противоположная — бытовая: стиральная и сушильная машины в колонну, столешница для сортировки над ними, раковина-мойка глубиной 30 см для замачивания. Между зонами — проход не меньше 90 см, чтобы дверцы фронтальной загрузки открывались полностью.

Что нельзя ставить рядом. Стиральную машину не задвигают вплотную к котлу и не вешают над ней сушилку так, чтобы бельё оказывалось в зоне тёплого воздуха от корпуса. Влажное бельё в котельной вообще стоит сушить только при работающей вытяжке: избыточная влага уходит в конденсат на холодных поверхностях и на дымоходе. Порошок, отбеливатель и растворители не хранят на открытых полках в помещении с горелкой — только в закрытом шкафу.

Прирост требований по вентиляции здесь тоже реальный: постирочная сама по себе даёт влаговыделение, поэтому кратность считают по газовому оборудованию, а вытяжной канал закладывают с запасом и выводят отдельно, а не врезкой в общий стояк кухни.

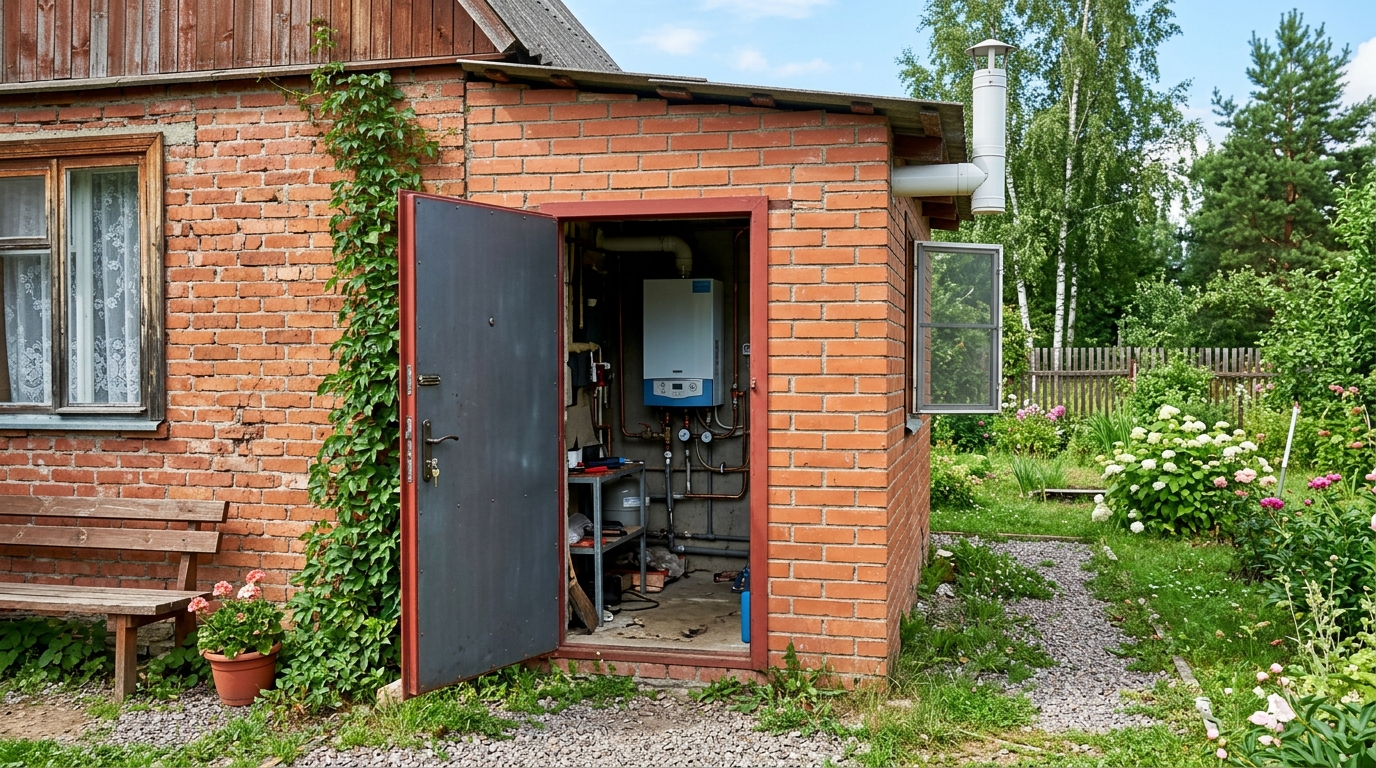

Планировка 4. Котельная в пристройке к дому

Вариант для случая, когда дом уже построен, а места под топочную внутри нет, или когда котёл сознательно выносят из жилого контура. Габарит — 2,5 × 2,5 м или 2,5 × 3,0 м, высота от 2,5 м, чтобы не упереться в ограничение по открытой камере сгорания.

Ключевое преимущество планировочное: вход с улицы, дверь открывается наружу без всяких компромиссов с коридором, а газовщик и сервисный мастер попадают к оборудованию, не проходя через дом. Шум горелки и насосов остаётся за наружной стеной.

Ключевые сложности инженерные. Пристройку нужно отапливать: контур в котельной работает круглый год, и температура в помещении не должна падать до нуля. Стена, к которой примыкает пристройка, обычно наружная и холодная — трассу подачи и обратки через неё утепляют, иначе на трубах в морозы появляется конденсат. Фундамент делают связанным с домом или на отдельной подушке с деформационным швом: пристройка легче основного объёма и садится иначе, а трещина по стыку рвёт герметизацию газового ввода.

Отдельно — с чего нельзя начинать: пристроенная котельная не строится «по факту». Изменение объёма дома и перенос газового оборудования согласовывают до работ, иначе на приёмке выясняется, что вводить газ в самовольную пристройку никто не будет.

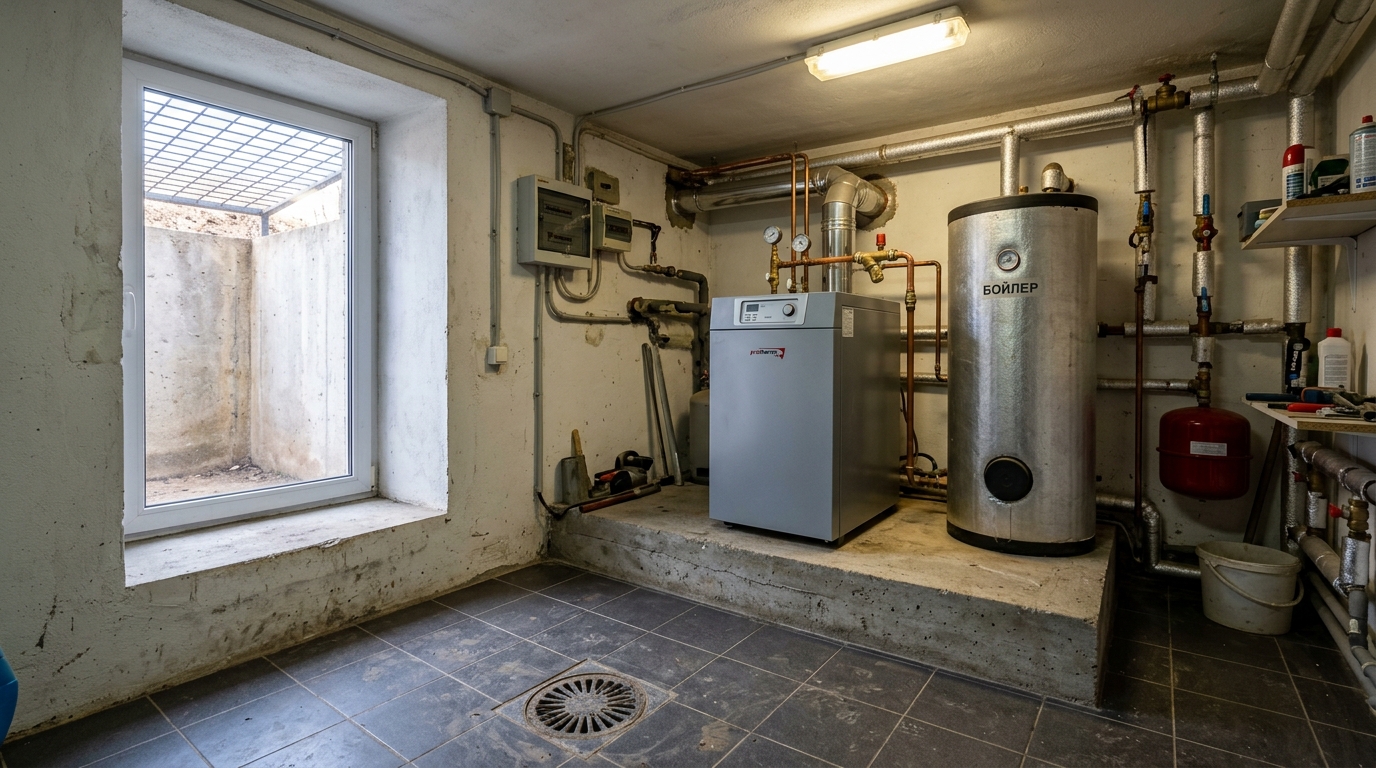

Планировка 5. Котельная в цокольном этаже

СП 55.13330.2016 прямо допускает размещать теплогенератор на цокольном этаже или в подвале одноквартирного дома — это законный сценарий, а не серая зона. Метраж обычно щедрее: 8–10 м², потому что в цоколе не жалко отдать площадь под технику.

Главная задача — окно. Требование к остеклению никто не отменял, поэтому в цоколе делают приямок с окном: световой карман в грунте с бетонными или пластиковыми стенками, дренажом на дне и решёткой сверху. Без приямка помещение попросту не проходит.

Вторая задача — уровень пола. Оборудование в цоколе ставят на подиум или на закладные, приподняв над плитой на 5–10 см. Причина прозаическая: при аварии контура вода в заглублённом помещении не уходит самотёком, и на полу собирается лужа. По той же причине в цокольной котельной закладывают трап или приямок с дренажным насосом, а не рассчитывают вычерпать воду ведром.

Третья — сжиженный газ в цоколь не идёт. Если дом не подключён к магистрали и работает от газгольдера или баллонов, котельную поднимают на первый этаж или выносят в пристройку. Пропан тяжелее воздуха, и заглублённое помещение для него — ловушка.

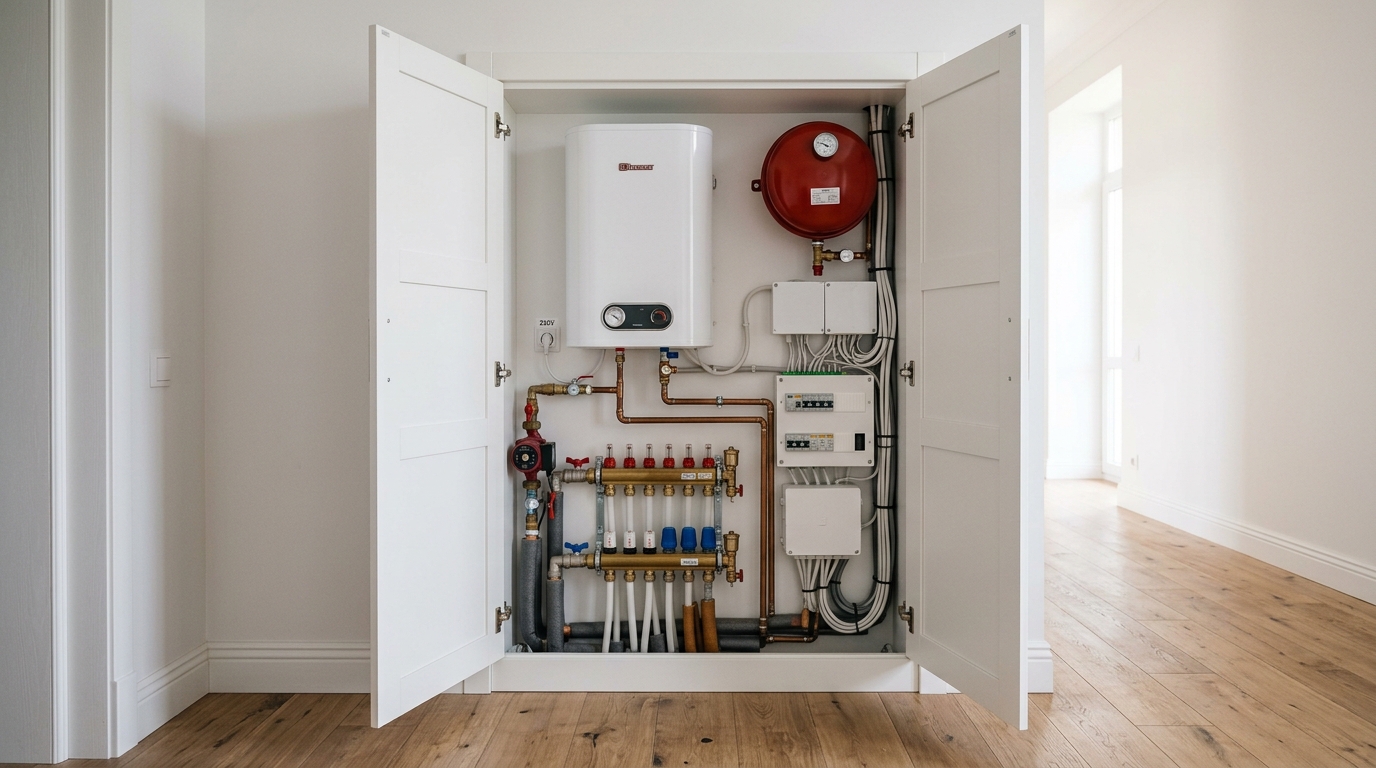

Планировка 6. Ниша или шкаф под электрокотёл и тепловой насос

Как только газ уходит из схемы, вместе с ним уходит весь блок требований СП 402: ни минимального объёма, ни легкосбрасываемого остекления, ни двери наружу. Электрокотёл или внутренний блок теплового насоса можно повесить в нишу глубиной 40–50 см и шириной 80–100 см — фактически в шкаф.

Типовой набор в такой нише: настенный электрокотёл, расширительный бак, коллектор на контуры тёплого пола, автоматика, отдельная линия питания. Дверцы делают распашные или съёмную панель — главное, чтобы был доступ к каждому узлу без демонтажа соседнего.

Что здесь всё равно надо предусмотреть, хотя нормы для газа не действуют:

• Проветривание. Электрокотёл греется, а насос коллектора выделяет тепло постоянно. В глухом шкафу без перфорации температура за полгода добирается до предела автоматики.
• Доступ к электрощиту. Отдельный автомат и УЗО на котёл выносят в общий щит, а не прячут в ту же нишу.
• Шум насоса. Циркуляционный насос в нише посреди коридора слышно ночью. Нишу лучше делать в кладовой, гардеробной или у наружной стены, а не в стене спальни.
• Мощность ввода. Электрокотёл на 9–12 кВт требует соответствующего выделенного лимита на дом. Это ограничение решается не планировкой, а техусловиями.

Тепловой насос добавляет к нише наружный блок и его крепление на фасаде, а иногда буферную ёмкость на 100–200 л, которую в шкаф уже не убрать — под неё закладывают отдельный угол в кладовой.

Инженерный узел: коллекторы, гребёнка, бак и водоподготовка

Планировка котельной определяется не котлом, а обвязкой вокруг него. Котёл занимает 40–50 см стены, всё остальное — узел.

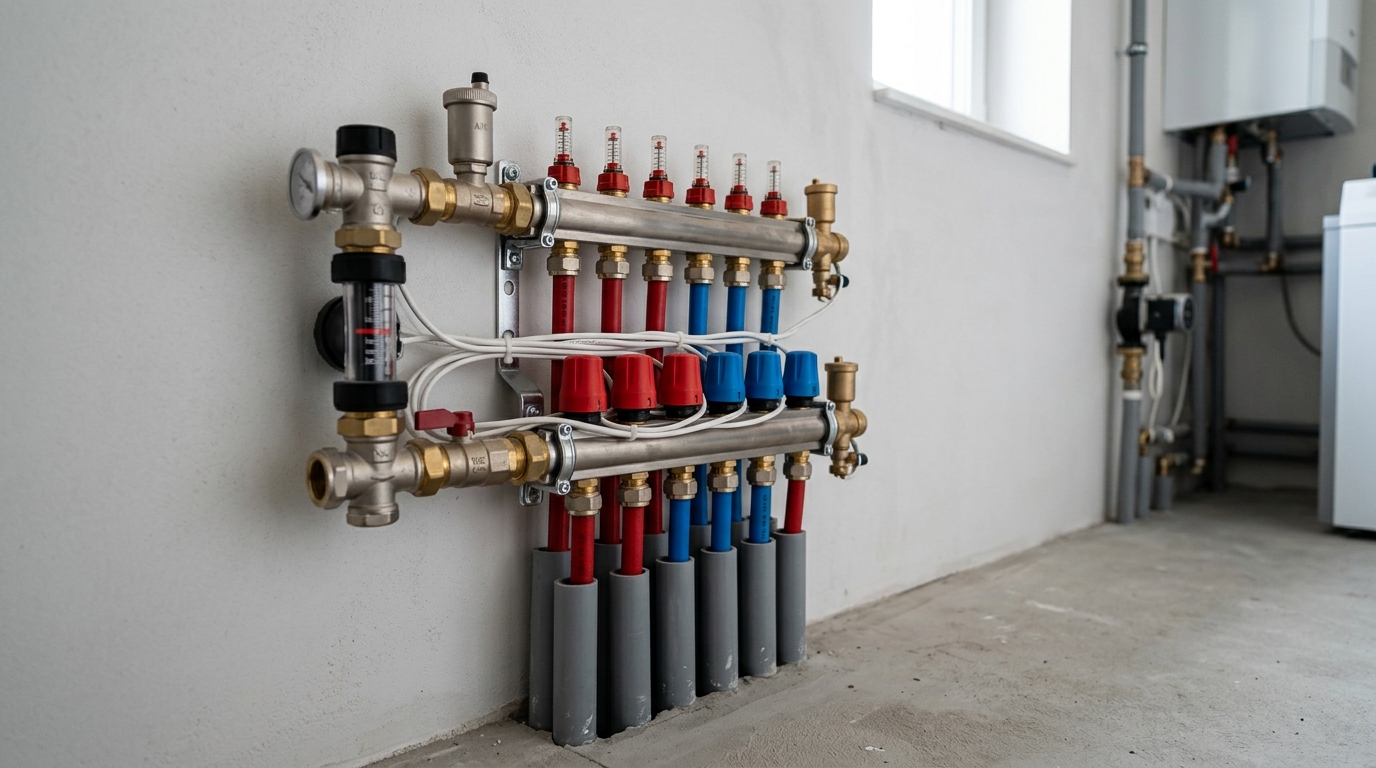

Коллектор (гребёнка) распределяет теплоноситель по контурам: радиаторы первого этажа, второго, тёплый пол, бойлер. Каждый контур получает свой отсекающий кран и расходомер, чтобы можно было отключить одну петлю, не сливая систему. Гребёнку вешают на высоте 60–90 см от пола — так удобно и настраивать расходомеры, и подвести трубы снизу.

Гидрострелка нужна, когда контуров много и у них разное гидравлическое сопротивление: она развязывает котловой контур и контуры потребителей, чтобы насосы не работали друг против друга. В доме с одним радиаторным контуром она избыточна.

Расширительный бак компенсирует тепловое расширение воды. Во встроенном баке настенного котла обычно 6–8 л, и на систему с большим объёмом теплоносителя этого не хватает — тогда ставят дополнительный бак на обратке, перед насосом. Место под него закладывают сразу: доставленный через год бак вешать уже некуда.

Водоподготовка — фильтр механической очистки на входе и умягчение, если вода жёсткая. Накипь в теплообменнике сокращает срок службы котла быстрее, чем что-либо ещё, а замена теплообменника стоит заметной части нового котла. Под фильтры и колонну умягчения нужен метр стены и доступ к канализации для промывки — это отдельная зона, а не «поставим потом в углу».

Правило компоновки простое: всё, что обслуживается регулярно, — на уровне рук и лицом в проход. Всё, что не трогают годами, — выше или ниже. Трубы в пол уходят через гильзы, а не замоноличиваются напрямую в стяжку.

Отделка, пол и слив: что переживёт протечку

Котельная — помещение с водой под давлением, поэтому отделку выбирают по одному критерию: что будет, когда потечёт.

Пол — керамогранит или наливной пол по стяжке, с уклоном к трапу. Трап в котельной первого этажа желателен, в цокольной — обязателен. Ламинат и любое дерево в котельной не живут: даже без аварии капли конденсата с трубы за отопительный сезон делают своё дело.

Стены — штукатурка с покраской или плитка на инженерной стене. Гипсокартон допустим, но за котлом и в зоне бака его лучше заменить на негорючее основание — вспомните требование про изоляцию горючих стен с выступом 10 см по бокам и 70 см сверху. Обои, пробка, деревянная вагонка на стене за котлом — не вариант.

Потолок — крашеная штукатурка. Натяжное полотно в котельной ставят редко и зря: оно скрывает подтёк с этажа выше ровно до момента, когда наберёт ведро воды.

Отдельно про пороги. Небольшой порог на входе в котельную (2–3 см) удерживает воду в помещении при аварии и не даёт ей уйти в коридор с ламинатом. При этом он не мешает двери открываться наружу.

Шумоизоляция: почему котёл слышно в комнате над ним

Жалоба, которая всплывает на первую же зиму: в спальне над котельной по ночам слышно ровное гудение и щелчки. Источников три, и лечатся они по-разному.

Циркуляционный насос передаёт вибрацию не по воздуху, а по трубам и через кронштейны в стену. Помогает развязка: насос на виброгасящих вставках, трубы через резиновые хомуты, а не жёстко в бетон, гильзы в местах прохода через перекрытие с эластичным заполнением.

Горелка даёт низкочастотный гул при розжиге и работе. Здесь работает масса: перегородка котельной в полкирпича глушит заметно лучше, чем каркас с одним слоем гипсокартона. Если перегородка уже каркасная — второй слой ГКЛ на разбежку швов и минеральная вата внутри дают ощутимую разницу.

Щелчки реле и трёхходового клапана — короткие импульсные звуки, которые в тишине слышны лучше всего. Их гасят не изоляцией, а планировкой: котельная не должна граничить со спальней ни стеной, ни перекрытием.

Отсюда планировочное правило, которое стоит применить до стройки: над котельной размещают санузел, гардеробную, коридор или кладовую — но не детскую и не спальню. Если выбора нет, в перекрытии над котельной делают плавающую стяжку по звукоизоляционному слою.

Что проверяет газовая служба при пуске

Пуск газа — это не формальность с подписью, а выезд с осмотром. Инспектор смотрит на конкретные вещи, и почти все они закладываются на этапе планировки, а не отделки:

• Соответствие фактического монтажа проекту. Перенесли котёл на метр вправо от проектной отметки — это уже несоответствие.
• Объём и высота помещения — рулеткой, особенно при котле с открытой камерой сгорания.
• Окно и остекление. Наличие форточки или фрамуги для проветривания и тип стеклопакета: армированное стекло, триплекс и поликарбонат не проходят как легкосбрасываемая конструкция.
• Направление открывания двери и наличие зазора либо переточной решётки в нижней части.
• Тяга в дымоходе и вентканале — проверяется прибором или простейшим способом с полоской бумаги, плюс акт проверки от специализированной организации.
• Расстояния и негорючая изоляция стены за котлом и предтопочный лист под напольным.
• Герметичность соединений газопровода — опрессовка и обмыливание.
• Наличие приборов учёта и автоматики безопасности, система «газ-контроль» на плите, термозапорный клапан.
• Сигнализатор загазованности с клапаном — если он предусмотрен проектом.
• Доступность оборудования для обслуживания: если котёл зашит в короб без ревизионного люка, пуск не состоится.

Самый частый повод для отказа не в оборудовании, а в помещении: не то окно, дверь открывается внутрь, отсутствует зазор под дверью, вентканал заклеен на время отделки и об этом забыли.

Порядок согласования: от техусловий до пуска

Последовательность в общем виде выглядит так, и нарушать её порядок дороже всего:

1. Заявка на подключение и технические условия. Выдаются газораспределительной организацией, содержат точку подключения и максимальный часовой расход газа.
2. Проект газоснабжения дома. Делает проектная организация с допуском. Именно на этом этапе фиксируются помещение котельной, тип котла, дымоход и вентиляция. Проект дешевле изменить на бумаге, чем на объекте.
3. Согласование проекта в газораспределительной организации.
4. Строительно-монтажные работы по проекту — ввод, внутренний газопровод, установка оборудования, дымоход, вентканалы.
5. Акты на дымовые и вентиляционные каналы от специализированной организации.
6. Договор на техническое обслуживание внутридомового газового оборудования — без него пуск не оформят.
7. Пуск газа с осмотром и первичным инструктажем, подписание акта.

Планировочный вывод из этого списка один: помещение котельной должно быть определено до проекта газоснабжения, а не после того, как остальные комнаты уже разошлись по площади и котлу досталась кладовка без окна.

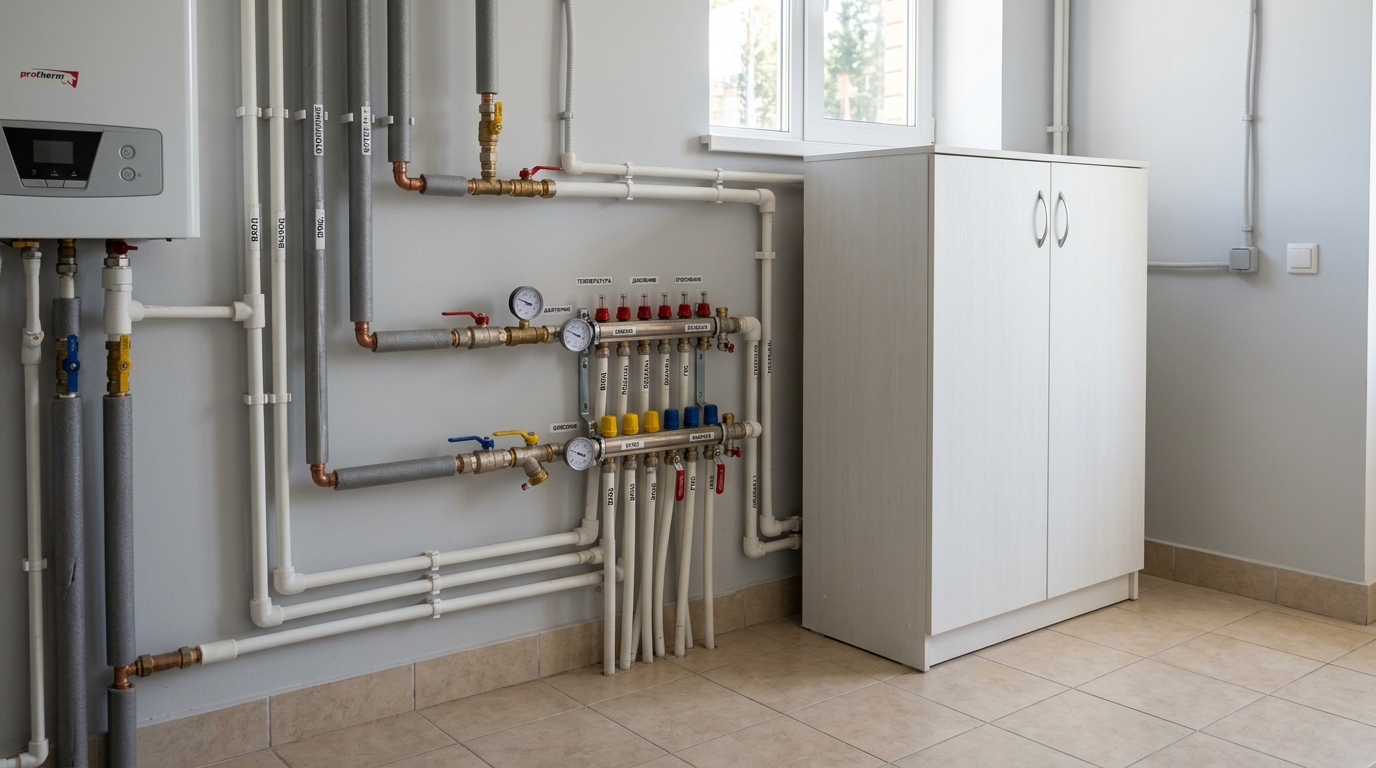

Хранение и порядок в котельной

Котельная почти всегда становится складом. Это нормально ровно до тех пор, пока склад не начинает мешать оборудованию.

Что хранить можно: инструмент, запас фильтров и картриджей, лампочки, метизы, садовый инвентарь без топлива, стремянку — при условии, что всё это в закрытом шкафу и не перекрывает подход к котлу и коллектору.

Что хранить нельзя: канистры с бензином и любое моторное топливо, баллоны, растворители, краски и аэрозоли, старые газеты и картонные коробки у стены с котлом, банки с соленьями на полке над электрической частью. Отдельный пункт — вещи на самом котле и на бойлере: корпус нагревается, а сверху проходит дымоход.

Планировочное решение, которое снимает вопрос: заранее заложите в котельной узкий шкаф-пенал глубиной 35–40 см у стены, свободной от инженерии. Полтора метра закрытого хранения избавляют помещение от коробок на полу, а перед оборудованием остаётся нормативный проход.

6 ошибок в котельной частного дома

1. Котельная без окна. Комната в центре дома или под лестницей без наружной стены под газовое оборудование не подходит вообще — требование к остеклению закрыть нечем.
2. Дверь открывается внутрь. Мелочь на чертеже и переделка коробки на приёмке. Проверяется в первую очередь.
3. Потолок 2,2–2,4 м под атмосферный котёл. Формально высота 2,2 м допустима для помещений с газовым оборудованием, но для котла с открытой камерой сгорания норма — не менее 2,5 м. Разница в 20 см рушит всю схему.
4. Спальня над котельной. Звукоизоляцию после отделки сделать почти невозможно, а гул горелки и щелчки реле в тишине слышно отлично.
5. Оборудование вплотную друг к другу. Сэкономленные при монтаже 10 см превращаются в снятый бойлер при первой замене анода.
6. Отделка «как в комнате». Ламинат, обои, деревянная вагонка за котлом. Первая же протечка или требование по негорючей изоляции стены заставляют переделывать.

Как посмотреть свою котельную до отделки

Чертёж с расстановкой оборудования отвечает на вопрос «влезет ли», но не отвечает на вопрос «как это будет выглядеть и хватит ли места пройти». Проще всего проверить это визуализацией: загрузить фото помещения на этапе коробки, выбрать тип помещения и стиль отделки и посмотреть варианты компоновки.

Работает это в браузере без установки программ, генерация занимает около минуты, и за один прогон можно сравнить до трёх стилей отделки. Для технического помещения это скорее инструмент проверки геометрии и света, чем дизайна: видно, насколько тесно выглядит проход, как читается окно в приямке и что происходит с помещением, если стены белые, а не серые. Кстати, этим удобно воспользоваться прямо в мессенджере — бот RoomGPT в Max работает без установки приложения, для новых пользователей первые две генерации бесплатны.

Важное ограничение: нейросеть не считает нормативные объёмы и не проверит вам площадь остекления. Она показывает картинку. Цифры по-прежнему берут из свода правил и проекта, а генератор помогает не промахнуться с ощущением пространства — теми самыми 90 см прохода, которые на чертеже кажутся достаточными, а в жизни оказываются впритык.

Часто задаваемые вопросы

Какая минимальная площадь котельной в частном доме?

Для котла с закрытой камерой сгорания норматив не задаёт минимум по площади — размер помещения определяют из условий удобства монтажа и обслуживания, на практике это 4 м² и больше. Для котла с открытой камерой сгорания объём помещения принимают не менее 15 м³ при высоте не менее 2,5 м, что даёт минимум 6 м² площади.

Можно ли поставить газовый котёл на кухне?

Да, теплогенераторы мощностью до 35 кВт допускается устанавливать на кухне. При этом объём кухни считают по нормативу для газовой плиты (8, 12 или 15 м³ в зависимости от числа горелок), а если котёл с открытой камерой сгорания — этот объём увеличивают на 6 м³.

Какое окно нужно в котельной?

Окно с форточкой или фрамугой для проветривания, площадь стекла — из расчёта 0,03 м² на 1 м³ объёма помещения. Для котельной 15 м³ это 0,45 м² стекла. Армированное стекло, триплекс, сталинит и поликарбонат легкосбрасываемыми конструкциями не считаются, обычный стеклопакет допускается только по ГОСТ Р 56288.

Куда должна открываться дверь котельной?

Наружу, то есть из помещения. Это прямое требование СП 402.1325800.2018. Дополнительно в нижней части двери нужен зазор для притока воздуха площадью не менее 0,02 м² или равноценная переточная решётка.

Можно ли сделать котельную в подвале или цоколе?

Для природного газа — да, СП 55.13330.2016 допускает установку теплогенератора на цокольном этаже или в подвале одноквартирного дома. Нужны окно (обычно через приямок), вентиляция и, желательно, трап или дренажный насос. Для сжиженного газа заглублённые помещения не подходят: пропан тяжелее воздуха.

Можно ли совместить котельную с постирочной?

Можно, оба помещения относятся к вспомогательным. Но всё помещение целиком считается по требованиям к газовому оборудованию: окно с легкосбрасываемым остеклением, естественная вентиляция нужной кратности, дверь наружу. Стиральную машину не ставят вплотную к котлу, бытовую химию хранят в закрытом шкафу.

Сколько котлов можно поставить в одном помещении?

Не более двух отопительных котлов или двух ёмкостных водонагревателей. При суммарной мощности теплогенераторов свыше 100 кВт и до 360 кВт проектирование ведут уже по СП 281.1325800 — это отдельная процедура.

Нужна ли в котельной вытяжка с вентилятором?

Нет, вентиляция помещения с газовым оборудованием должна быть естественной. Для котла с открытой камерой сгорания норма — трёхкратный воздухообмен, но не менее 100 м³/ч, плюс постоянный приток наружного воздуха в объёме вытяжки и дополнительно на горение. Для закрытой камеры достаточно однократного обмена.

С чего начать

Определите тип котла до того, как разойдётся планировка дома: закрытая камера сгорания позволяет уложиться в 4 м², открытая жёстко требует 15 м³ и 2,5 м высоты. Затем поставьте котельную к наружной стене — от этого зависит и окно, и дымоход, и приток. И только потом решайте, совмещать ли её с постирочной и что там хранить.

Проверить, как помещение выглядит с оборудованием у одной стены и проходом посередине, можно за минуту в RoomGPT — до того, как бригада зальёт стяжку и заложит штробы.

Источники

• СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» (в ред. Изменения № 1, утв. приказом Минстроя России от 19.12.2022 № 1076/пр), раздел 5, таблица 5.1.
• СП 55.13330.2016 «Дома жилые одноквартирные» (СНиП 31-02-2001), пп. 3.12, 6.2, 7.13, 9.7.
• СП 62.13330.2011 «Газораспределительные системы» — общие требования к размещению газового оборудования и вводам газопроводов.
• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха» — параметры воздуха в помещениях (ссылка из п. 5.9 СП 402).
