Картинка есть: светлая кухня, чёрный подвес низко над столом, розетки в ровный ряд. Бригадир листает её в телефоне, кивает — а через месяц розетки на разной высоте, подвес под потолком, стена «примерно того же цвета».
Дело не в руках мастера. Картинка показывает результат, а бригаде нужны указания: от чего мерить, на какой отметке, каким материалом и какого номера. Эти два языка сами друг в друга не переводятся — перевод делает заказчик. Ниже шесть приложений к картинке.
Сама визуализация не лишняя, а исходник: если её ещё нет, фото комнаты превращает в картинку RoomGPT. А если задания нет вообще, начните с разбора как составить техническое задание на ремонт без дизайнера.
Приложение 1. Развёртка каждой стены

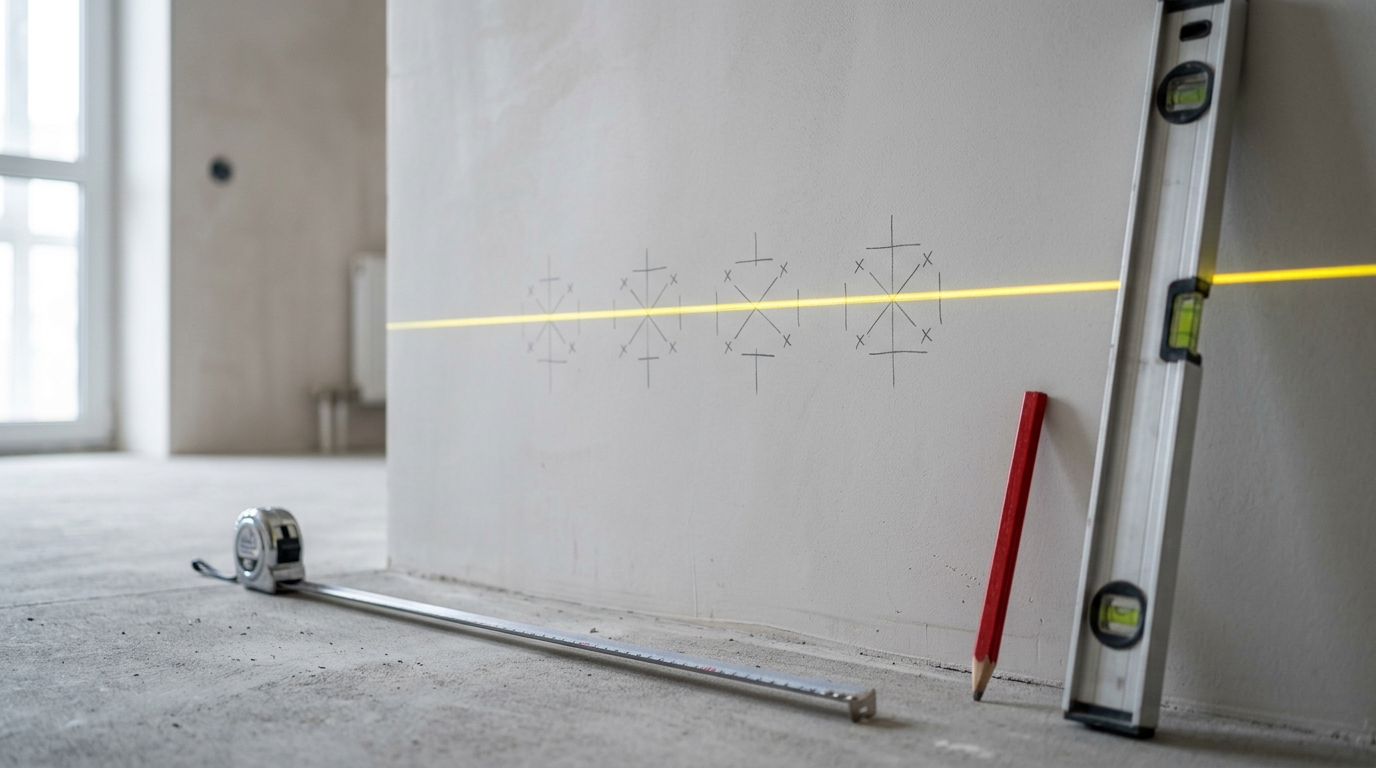

Развёртка — плоский вид одной стены. Ровно то, что мастер переносит на стену карандашом.
Развёртка — не самодеятельность заказчика, а нормативный жанр. ГОСТ 21.507-81 «СПДС. Интерьеры. Рабочие чертежи» в пункте 5 включает «виды и развёртки внутренних поверхностей стен» в состав основного комплекта рабочих чертежей марки АИ.
Перспективный кадр из нейросети врёт про размеры. Развёртка врать не умеет: на ней сразу видно, что полка не влезает между окном и углом, а бра попадает в стык плитки. Рисовать можно от руки в клетку. Минимум: габариты стены, привязки всего, что на ней висит, и границы участков, различных по материалу, цвету и рисунку, — последнее ГОСТ требует в пункте 9.
Приложение 2. План розеток и выводов света

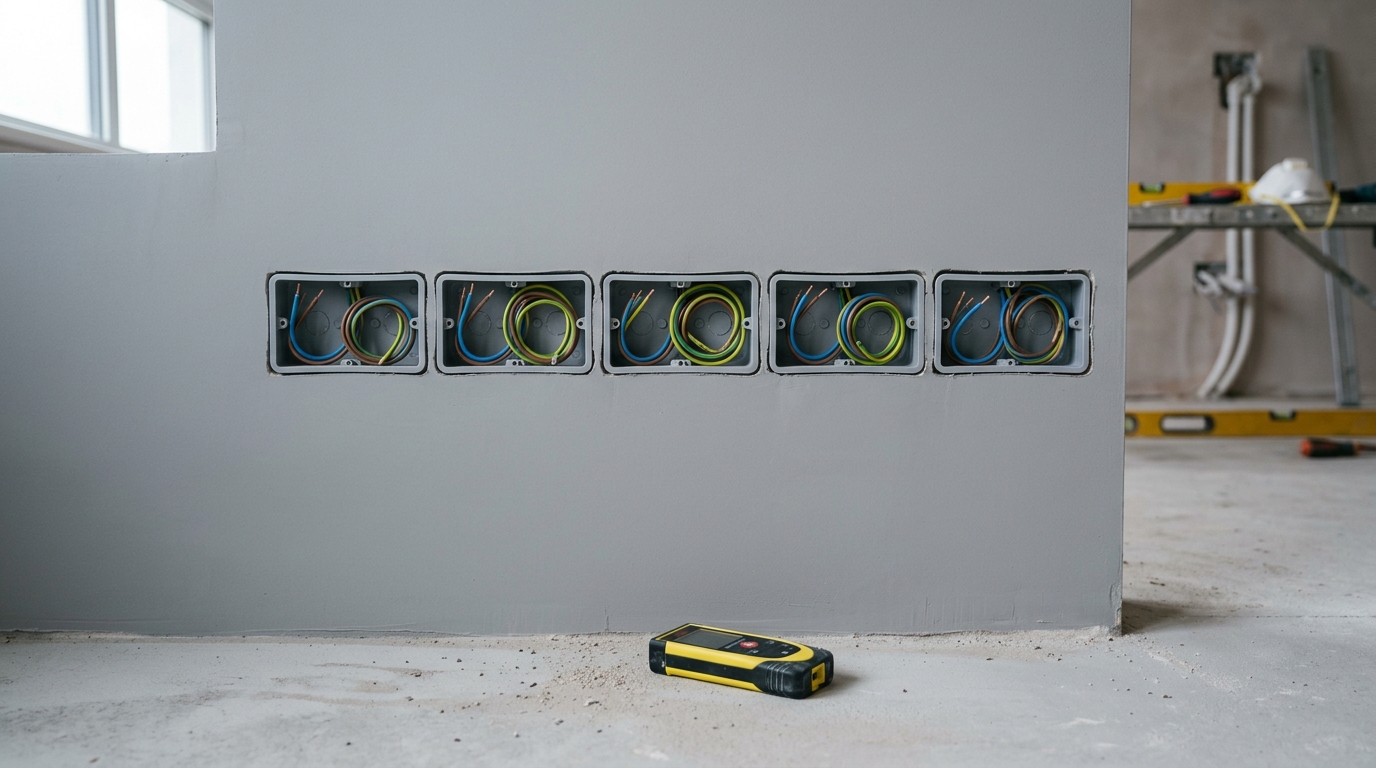

Подрозетники штробят один раз. Переделка — это заново штроба, шпаклёвка и покраска стены.
Самая дорогая ошибка живёт здесь: электрика прячется под отделку первой, а обнаруживается последней. И тут подводит мифология про «евростандарт 30 сантиметров» — норматива на высоту розеток в квартире нет. СП 256.1325800.2016 в пункте 15.34 говорит про выключатели мягко: их рекомендуется ставить со стороны дверной ручки на высоте до 1 м. А жёсткие 1,8 м из пункта 15.36 — про школы и детские сады.
Зато норматив жёстко задаёт количество. Пункт 15.28: в жилых комнатах — не менее одной розетки на 10(16) А на каждые полные и неполные 3 м периметра, в коридорах — на каждые 10 м², в кухнях — не менее четырёх. Плюс два ограничения, о которых спорят на объекте: розетки нельзя ставить под мойкой и над ней (п. 15.30), а от проёма душевой кабины до розетки и выключателя — не менее 0,6 м (п. 15.41). Высоты же вы назначаете сами под свою мебель — и именно поэтому их надо написать. Иначе назначит электрик, по привычке.
Приложение 3. Код краски вместо «как на фото»
О цвете договариваются номером и выкрасом.
«Как на картинке» с цветом не работает по трём причинам: экран светится, а стена отражает; оттенок на визуализации зависит от света, который нейросеть нарисовала в сцене; каждый телефон показывает цвет по-своему.
Норматив это учитывал ещё до генераторов. ГОСТ 21.507-81 в пункте 4 включает в состав рабочих чертежей интерьеров «образцы колеров» — с оговоркой «при отсутствии номеров цвета». Язык договорённости один: номер, а образец — его замена, а не дополнение к настроению. Номер берут из двух систем. RAL — немецкий каталог индексированных оттенков с кодом вида RAL 9010, привычен в отделке и на производстве. NCS — система Скандинавского института цвета с записью вида S 0500-N, её чаще берут дизайнеры. Один в один они не переводятся, так что указывают одну.
Дальше — выкрас: квадрат 40×40 см прямо на стене, смотреть утром, вечером при лампах и при люстре. Подробнее: как примерить цвет стен до покраски.
Приложение 4. Высоты и база отсчёта

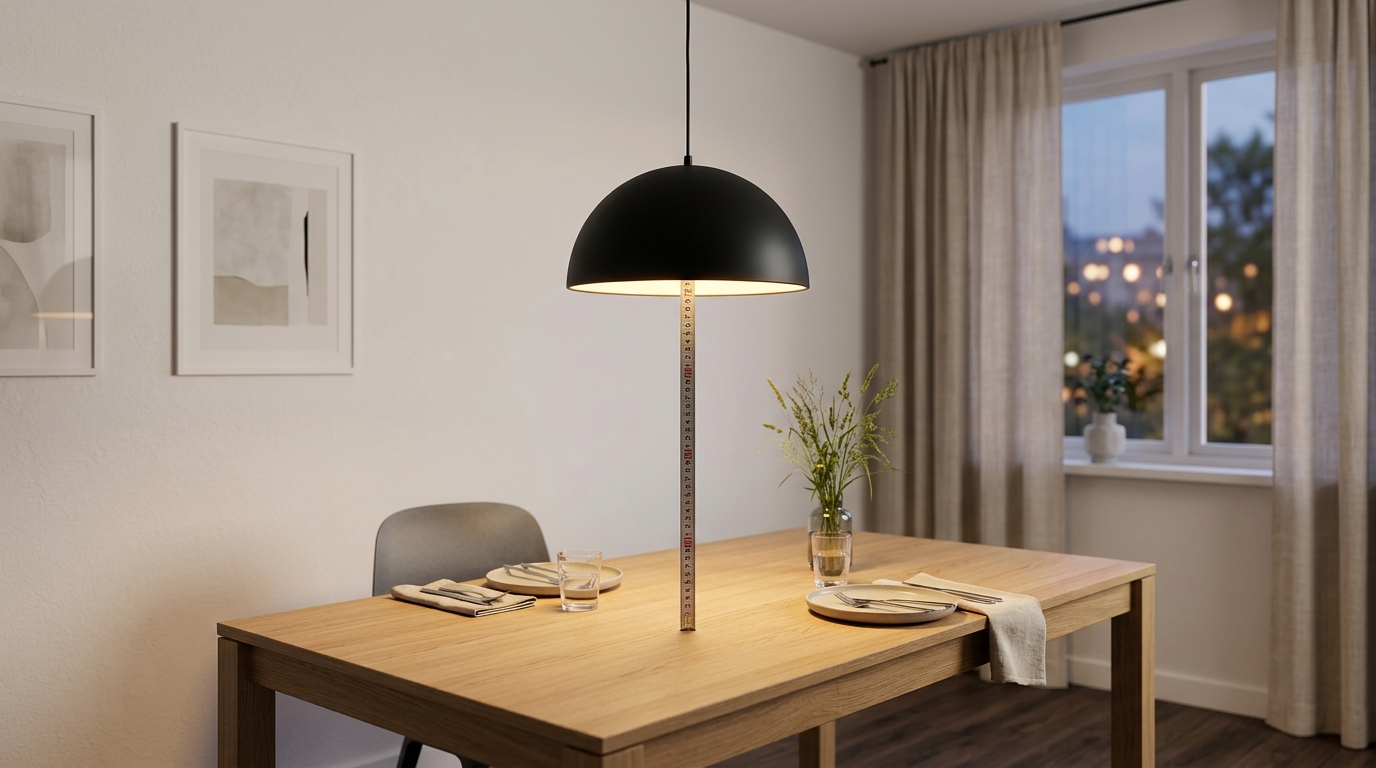

Высоту подвеса меряют от столешницы, а не от пола.
Здесь нужна честность: обязательной нормы на высоту светильника над обеденным столом в квартире нет. СП 52.13330 нормирует освещённость в люксах, а не расстояние до абажура. Привычные «70–85 см от столешницы» — практика проектировщиков света, а не требование. Но написать своё значение придётся.
Ключевое слово здесь — база отсчёта. Мастер и заказчик регулярно меряют от разных плоскостей: один от чернового пола, другой от будущего ламината, а между ними стяжка, подложка и тёплый пол — легко набегает 8–10 см. Поэтому в задании фиксируют отметку чистого пола и от неё считают всё: низ подвеса, верх и низ кухонных шкафов, центр розеток над столешницей, центр бра у кровати.
Приложение 5. Ведомость отделки

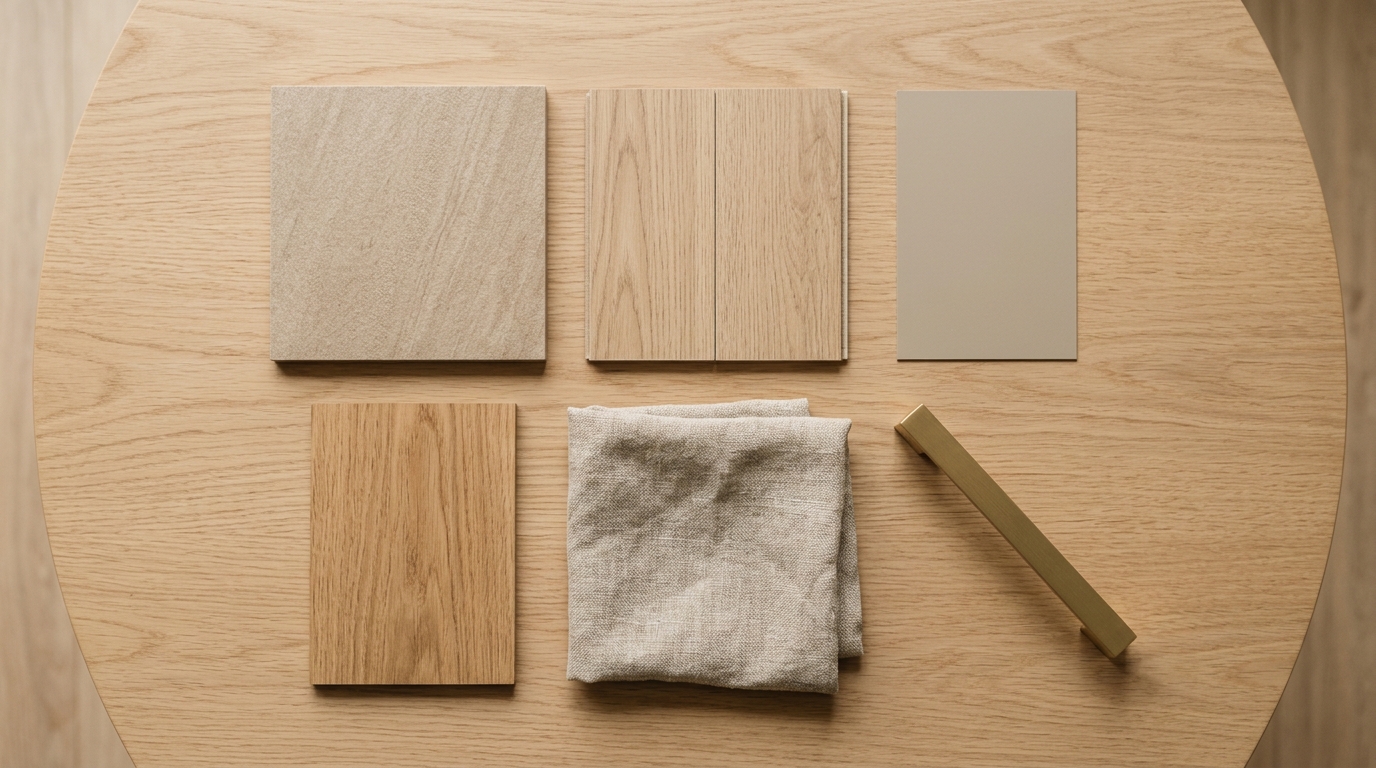

Ведомость отвечает на один вопрос: чем закрыта каждая поверхность.
Ведомость отделки помещений — ещё один пункт состава рабочих чертежей интерьеров по ГОСТ 21.507-81. Устроена скучно и потому работает: помещение, поверхность, материал, артикул, площадь. Без неё кадр читается вольно. Дерево на картинке — шпон, ламинат или крашеный МДФ? Пол — паркетная доска или керамогранит под дерево? Мастер выберет то, что привычнее закупать, и формально не ошибётся. Плюс объём: пока материалы существуют картинкой, его никто не считает.
Приложение 6. Узлы и стыки

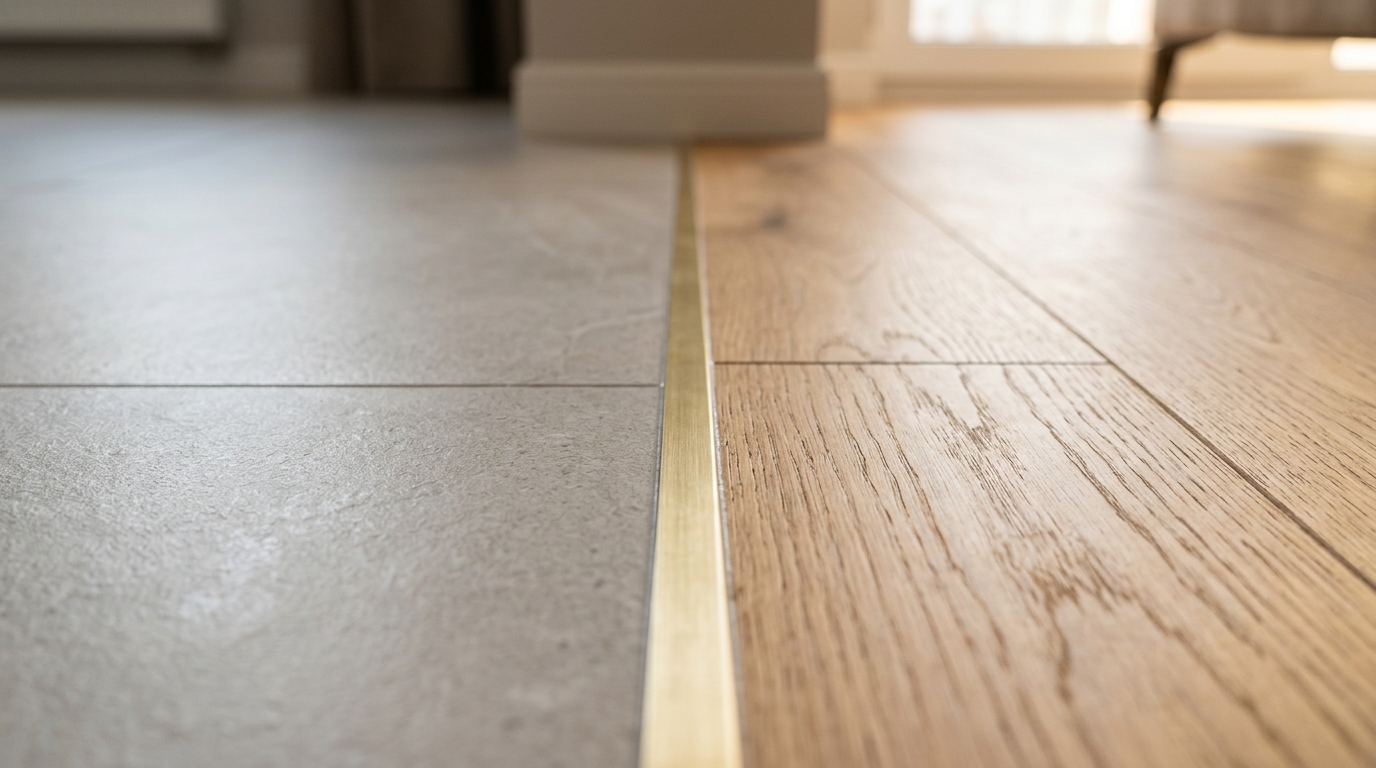

На картинке стык не виден, а в квартире он на проходном месте.
Генераторы аккуратно рисуют общий вид и ленятся в деталях перехода — типовое поведение всех сервисов визуализации по фото. Где заканчивается плитка и начинается ламинат, что происходит в углу, где сходятся два цвета краски. Каждый такой узел бригада решит сама, если не решили вы: порожек, уголок, планка. Потом это видно из любой точки.
Достаточно перечислить узлы словами и дорисовать три-четыре от руки: стык пола в проёме кухни, переход цвета в углу, окончание плитки в санузле. Как устроены рабочие чертежи — в разборе чертёж для строителей без спецобразования.
Чем картинка отличается от чертежа
Что нельзя измерить рулеткой и перенести на стену, того на объекте нет.
Разница не в качестве, а в назначении. Картинка отвечает на вопрос «нравится?», чертёж — на вопрос «откуда мерить и сколько?». Бригада читает три вещи: размер, привязку, артикул. Настроение кадра, тёплый свет и растение на подоконнике не значат для работы ничего — у мастера нет инструмента, чтобы это исполнить. Поэтому печатайте картинку и кладите рядом развёртку этой же стены.

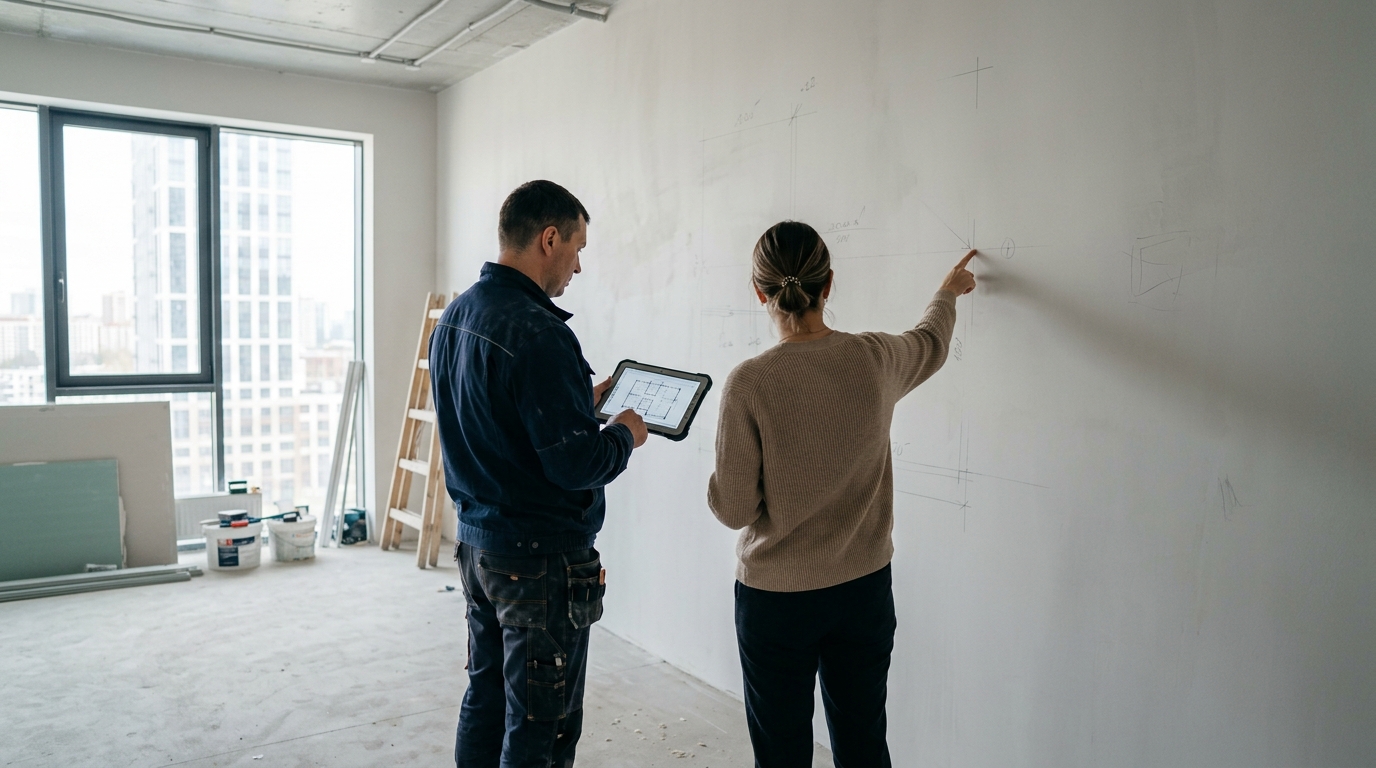

Три вопроса мастеру: проверить, что понял так же
Проверка занимает пять минут.
Кивок не означает согласия — чаще он значит «понял в целом». Разница вскрывается тремя вопросами, задавать их лучше до закупки.
«От чего вы будете мерить эту высоту?» Правильный ответ называет плоскость: от чистого пола, от столешницы. Ответ «примерно по глазам» значит, что базы отсчёта нет и высоты уедут.
«Покажите на стене, где встанет эта розетка». Карандашом, прямо сейчас. Разница между вашим представлением и отметкой мастера обычно измеряется десятками сантиметров, и увидеть её проще, чем обсудить.
«Что здесь будет на стыке?» Ткните в переход материала на картинке. Назвал решение — порожек, профиль, подрезка в уровень — значит, прочитал. Ответил «на месте разберёмся» — разбираться будете вы.
Как быстрее собрать приложения

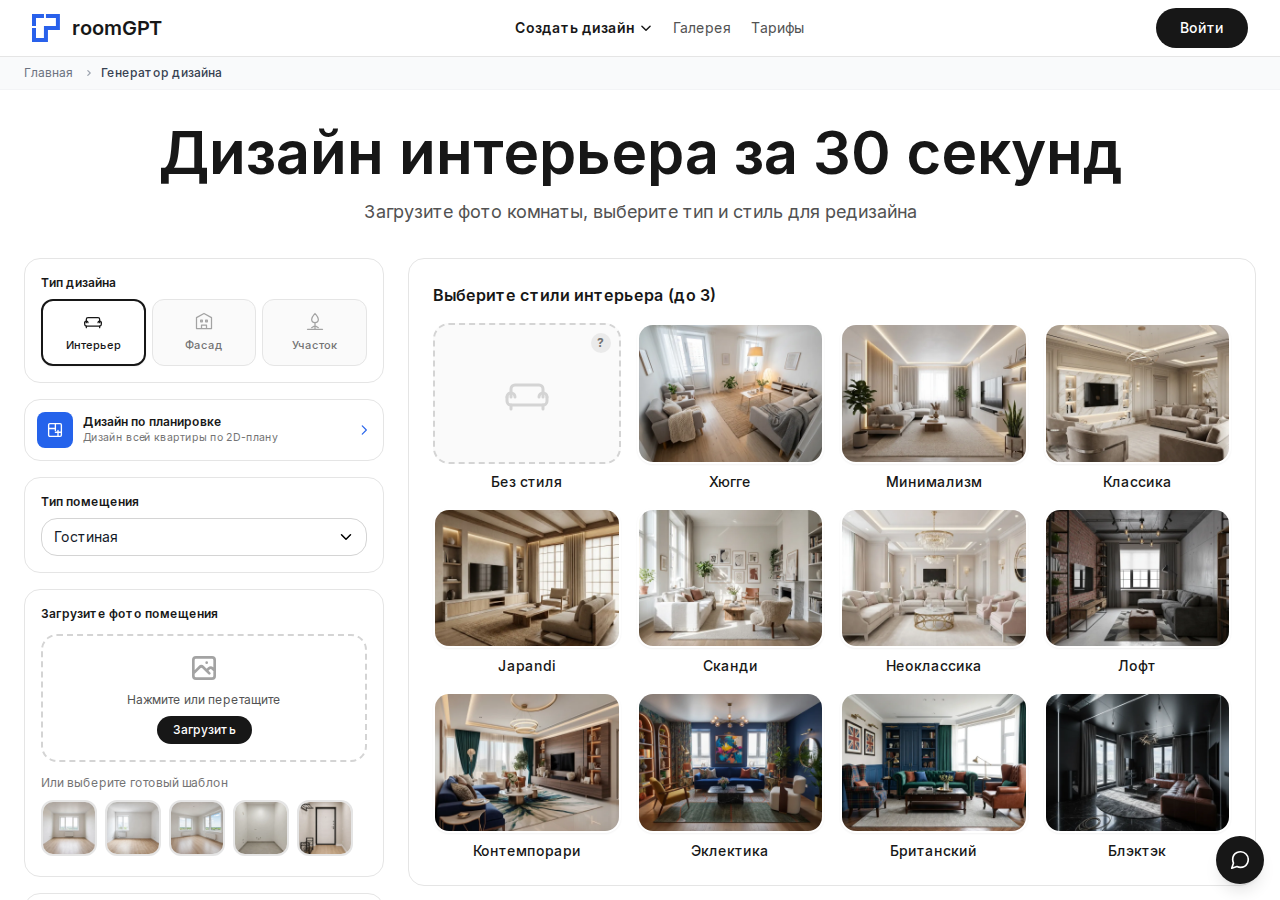

Интерфейс room-gpt.ru: загружаете фото, выбираете стиль, получаете вариант.
Самое трудное здесь — не чертить, а решить: какого цвета стена, какой высоты шкаф, где висит бра. Решать проще, глядя на варианты, а не на пустую стену.
В генераторе RoomGPT это делают прицельно: выбирается тип помещения, а поле описания принимает до 500 символов — туда уходят «бра слева от кровати», «шкаф до потолка», «тёплый оттенок стен».
Тип помещения, стиль и описание задаются до генерации.
Рабочий приём: генерировать по кадру на стену, а не общий вид комнаты — общий план красив, но именно он потом не бьётся с развёрткой. То же самое удобно делать в мессенджере: бот RoomGPT в Max работает без установки приложения, для новых первые две генерации бесплатны. Есть и версия в Telegram: @roomgptru_bot. И оговорка: светлые стили генератор держит хорошо, фактурные — хуже, закладывайте несколько попыток.
Частые вопросы
Можно ли отдать бригаде только картинку из нейросети?
Можно, если вас устраивает, что размеры, высоты и материалы выберет мастер. Картинка задаёт направление, но не содержит ни одной величины, которую можно отложить рулеткой.
Обязательно ли чертить развёртки, если ремонт косметический?
При покраске и замене пола хватит плана розеток, кодов краски и ведомости отделки. Развёртка нужна там, где на стене что-то появляется: ниши, короба, встроенная мебель.
Есть ли норматив на высоту розеток в квартире?
Нет. СП 256.1325800.2016 нормирует количество розеток и запрещает ставить их под мойкой и над ней. Высоту в квартирах свод правил не устанавливает, а про выключатели говорит в форме рекомендации.
Нейросеть может сразу выдать развёртку или план розеток?
Нет. Генераторы делают изображения, а не чертежи: у картинки нет ни масштаба, ни привязок. Развёртки рисуют поверх принятых решений — руками или в редакторе.
С чего начать
Возьмите одну стену, обычно на кухне, где сходятся техника, вода и свет. Сгенерируйте кадр этой стены, нарисуйте развёртку от руки, проставьте высоты от чистого пола и выпишите коды материалов. На это уходит вечер, а на третьей стене — полчаса. И отдельно стоит почитать, почему интерьер выглядит не как на картинке: часть разрыва лежит не в документах, а в свете и материалах.
